Produkto Aprašymas
Išsamus produkto aprašymas
Produkto pavadinimas: | Plokštelių ir vamzdžių pluošto lazeriu pjaustymo mašina | Lazerio tipas: | Pluošto lazeris |
---|---|---|---|
Lazerio galia: | 500w / 800w / 1000w | Darbinis dydis: | 3000 * 1500mm |
Garantija: | 12 mėnesių | Aptarnavimas po pardavimo: | Inžinierių aptarnavimas užsienyje |
Svoris: | 3000 kg | Pakuotė: | Medinis dėklas |

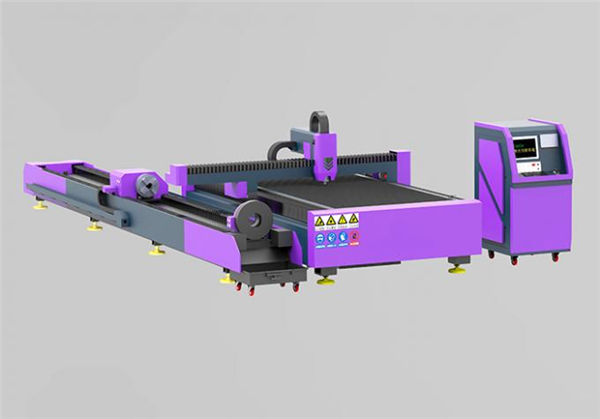

Dvejopo naudojimo mašina vienu metu gali išpjauti metalinį vamzdį ir metalinę plokštę
Siekdama patenkinti vis sudėtingesnius vartotojų poreikius, „Rise Laser“ yra orientuota į rinkos paklausą, savarankiškai sukurta RL3015 lakštų ir vamzdžių integruota lazerio pluošto pjaustymo mašina, viena mašina turi dvigubą paskirtį, ši mašina vienu metu išsprendžia dvigubo pjovimo poreikius.
Gamybos aprašymas
. 300w, 500w, 800w, 1000w, 1500w 3000w „Maxphotonics“ optinio pluošto lazeris pasirenkamas.
. Pluošto pjaustymas aliuminis, anglinis plienas, geležis, nerūdijantis plienas, sidabras, metalo gaminiai, metalo apdirbimas, metalinių vamzdžių vamzdžių medžiagos ir kt.
. Kinijos gamintojai Jinan G.Weike, geriausios kainos ir kokybės, su CE, FDA ir ISO sertifikatais.
. Pluošto pjovimo storis 1mm, 1,5mm, 2mm, 3mm, 5mm, 6mm, iki 20mm.
. RL3015 vamzdžių pluošto lazeriu pjaustymo mašina, 1500 * 3000mm.
. Kaina už 1000W nerūdijančio plieno sidabro metalo vamzdžių vamzdžių CNC pluošto lazeriu pjaustymo mašina.
Stabili Z ašies automatinio sekimo funkcija
Pažangiausia kondensatoriaus nekontaktinė automatinė sekimo sistema, ji gali automatiškai sureguliuoti geriausią židinio nuotolį, kad būtų užtikrintas geriausias visos plokštės pjovimo efektas, kad medžiaga nebūtų lygi, medžiagos židinio nuotolis, kurį sukelia laužo problema.
Kadangi pjovimo galvutėje yra nekontaktinis jutimo įtaisas, kurį kontroliuoja sistema, galima pasiekti stabilią Z ašies plūduriuojančią funkciją, tiesiogiai pašalinti netolygų lakšto pjovimo kokybę, CNC lazerinis pjaustymo įrenginys turi aukštą pjovimo išeigą.
Mašinos korpusas
Naudojant ortopedinio tipo mechaninę konstrukciją, didelis tikslumas, gera kokybė, stabilus veikimas.
Mašinos lova: Naudojamas aukštos kokybės plienas ir vamzdžiai, suvirinti iš rėmo konstrukcijos, mašina atkaitinama, antrasis sendinimo apdorojimas, didelio masto frezavimo staklių tikslus apdorojimas, šios projektavimo ir perdirbimo priemonės užtikrina, kad mašina turėtų puikų atsparumą smūgiams. , didelis tvirtumas ir stabilumas.
Atliekų perdirbimo įranga: Turėdami vežimėlį, išvalykite ruošinį nepakeldami stalo.
Transmisijos sistema
Dvipusio stovo pavarų perdavimo ir importuoto linijinio kreiptuvo naudojimas ir dvigubos pavaros servovariklio pavaros sistema, veiksmingai užtikrinanti pjovimo lazeriu greitį ir tikslumą.
Valdymo sistema
Naudojant profesionalų kompiuterio pramoninį kompiuterio valdymą, grafinę sąsają, lengvai valdomą, profesionalią pjovimo valdymo programinę įrangą galima laisvai projektuoti įvairius grafikos ir teksto, apdorojimo realiuoju laiku, palaikymo CAD, CorelDraw ir kitą profesionalią žemėlapių sudarymo programinę įrangą.
Aukštos kokybės pramoninio kompiuterio valdymo operacija
Labai efektyvi, lengvai valdoma CNC pjovimo sistema
Z ašies automatinio sekimo funkcija
CNC pjovimo valdymo sistema
CNC pjovimo valdymo sistema yra didelio efektyvumo valdymo kortelių, pagrįstų „Windows XP Professional“ plėtra, panaudojimas visiškai sujungiant su CNC valdymo sistema, todėl valdymo ir programinės įrangos atnaujinimas realiu laiku tarp mašinos ir lazerio šaltinio yra patogesnis ir greitesnis.
Techniniai parametrai
Lazerio šaltinis: Maxphotonics pluošto lazerio šaltinis
Pluošto lazerio galia: 500 W, 800 W, 1000 W, 1500 W, 2000 W, 3000 W (pasirenkama)
Darbinis dydis: 3000 * 1500mm
X ir Y padėties nustatymo tikslumas: + -0,05 mm
Pavarų dėžės režimas: importuokite iš Vokietijos „Atlanta“ aukšto tikslumo įrankius ir stovą su dviguba važiavimo kabykla pluošto lazeriu pjaustymo mašina
Lazerio galia | 500w 750w 1000w 1500w 3000w pluošto pasirinktinai |
Pjovimo vieta | 1500mm * 3000mm |
Visas mašinos dydis | 1360 * 780 * 1100 mm |
Graviravimo greitis | 0 - 60 000 mm / min |
Padėties nustatymo tikslumo nustatymas iš naujo | ± 0,05 mm |
Darbinė įtampa | Kintamoji srovė 110 - 220 V ± 10%, 50 - 60 Hz |
Bendra galia | <1000 W |
Darbinė temperatūra | 0 - 45 ° C |
Darbinė drėgmė | 5- 95% |
Mažiausias formuojantis pobūdis | Anglų kalba 1 x 1mm |
Palaikomas grafinis formatas | BMP, PLT, DST, DXF ir AI |
Vairavimo sistema | 500w 800w 1000w 1500w 3000w pluošto pasirinktinai |
Aušinimo režimas | vandens aušinimo ir apsaugos sistema |
Pagalbinė įranga | Išmetimo ventiliatoriai, oro išmetimo vamzdis |
Programinės įrangos valdymas | Kiškio valdymo sistema |
Suderinama programinė įranga | „CorelDraw AutoCAD Photoshop“ |
Grynas svoris | 3000 kg (priklauso nuo modelio) |
1.Vokietijos „Precitec“ / „Swiss Raytool“ lazerio galvutė, automatinis fokusavimo aukščio matuoklis neprivalomas.
2.Maksofotonikos pluošto lazerio generatorius, 500W, 800W, 1KW, 2KW, 3KW, 4KW, 6KW, 8KW
3.Japan Yaskawa servovariklio sistema.
4.Taivano HIWIN linijinis kreiptuvas.
5.Cypcut valdymo sistema.
6.BEST Vokietija „Atlanta“ dviguba vairuotojo stelažo pavara.
7.Vokietijos „Neugart“ reduktorius. naudoja žemiau:
3. Geriausi Kinijos gamintojai, Jinan G.Weike, geriausios kainos ir kokybės, turintys CE, FDA ir ISO sertifikatus
4. Pluošto pjovimo storis 1mm, 1,5mm, 2mm, 3mm, 5mm, 6mm, iki 20mm
5. RL3015 vamzdžių pluošto pluošto lazeriu pjaustymo mašina, 1500 * 3000mm
6. Kaina už 1000W nerūdijančio plieno sidabro metalo vamzdžių vamzdžių CNC pluošto lazerinio pjovimo staklę.

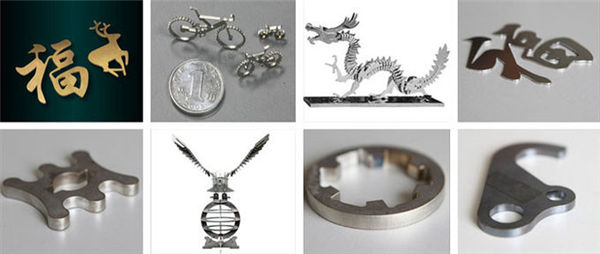

Taikymas
1. Norėdami efektyviau panaudoti medžiagas ir sumažinti antrines operacijas, nuvalykite nupjautus kraštus be šlifavimo.
2. Įvairių medžiagų storių ir derinių pjaustymas viena operacija
3. Nėra jokių medžiagų deformacijų dėl bekontakčio medžiagų apdorojimo.
4. Labai kontroliuojamas, pakartojamas ir tikslus apdorojimas.
Nuo integruoto lakštų ir vamzdžių projektavimo, RL3015 pritaikymas pramonėje labai padidėjo, įskaitant naftos ir vamzdžių medžiagą, treniruoklių įrangą ir kitas vamzdžių medžiagas, daugiausia mechaninio apdirbimo, automobilių gamybos, mašinų spintelių ir kitų plokščių medžiagų, daugiausia mechaninio apdirbimo ir kt.
