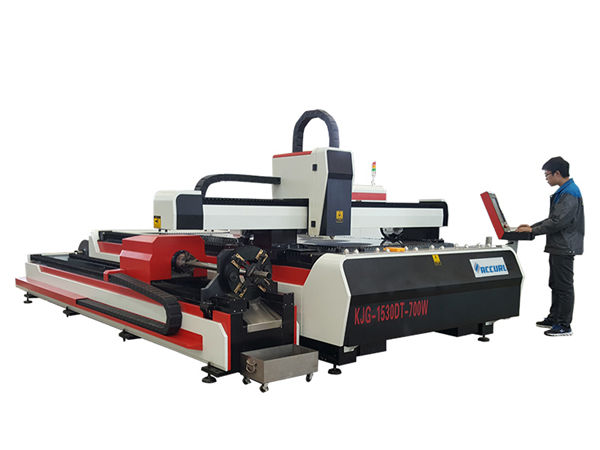

fiber laser metal cutting machine 500w 800w 1kw 800mm/s operating speed

Produkto Aprašymas

Certification: CE, FDA, IOS9001
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1 komplektas
Price: USD
Packaging Details: Standard Wood Packing
Delivery Time: 30-45 Days
Payment Terms: T/T, Western Union, MoneyGram, L/C, D/P
Supply Ability: 100 Sets Per Month

Išsamus produkto aprašymas

Modelis:	RL-P5050-500	Lazerio galia:	500W
Lazerio šaltinis:	Max/Raycus/Ipg	Maximum Processing Size:	500500mm// 600600mm
Maximum Operating Speed:	800mm/s	Valdymo sistema:	Kiškis
Material Cutting Thickness:	0.2-30mm	Electric Power Supply:	AC380V 50Hz/5KW
Padėties tikslumas:	± 0,05 mm / 500 mm	HS Code:	8456110090
Transporto paketas:	Wooden Carton	Svoris:	1100KG
Repeat Position Accuracy:	± 0,05 mm / 500 mm	Lazerio tipas:	Pluošto lazeris

Taikymo medžiaga

Pluošto lazeriu pjaustymo įranga tinkama metalo pjaustymui su nerūdijančio plieno lakštais, švelnaus plieno plokštelėmis, anglinio plieno lakštais, legiruoto plieno plokštelėmis, spyruoklinio plieno lakštais, geležies plokštėmis, cinkuota geležimi, cinkuota lakštu, aliuminio plokštelėmis, vario lapeliais, žalvario lapeliais, bronzos plokštėmis. , Aukso plokštelė, Sidabrinė plokštė, Titano plokštė, Metalo lakštai, Metalo plokštė, Vamzdžiai ir vamzdeliai ir kt.

Machine parameters for laser generator

Punktas	Parametrai
Lazerio tipas	Pluošto lazeris
Galia	500W/1000W/1500W/2000W/3000W/4000W/6000W
Bangos ilgis	1070–1080 nm
Elektrooptinės konversijos efektyvumas	25-30%
XYZ maršrutas	3025mm / 1525mm / 100mm
Medžiaga Pjovimo storis	0,2-8mm
Pjovimo siūlės plotis	0,1–0,2 mm
Pakartokite padėties tikslumą	± 0,05 mm / 500 mm
Padėties nustatymo tikslumas	± 0,05 mm / 500 mm
Maksimalus judėjimo greitis	60000mm / min
Maksimalus greitis	25m / min
Maksimalus pakrovimo svoris	500kg
Mašinos svoris	2300 kg
Reikalinga galia	220 V 50 Hz / 60 Hz
Mašinos dydis (L * W * H)	4500mm * 2450mm * 1700mm

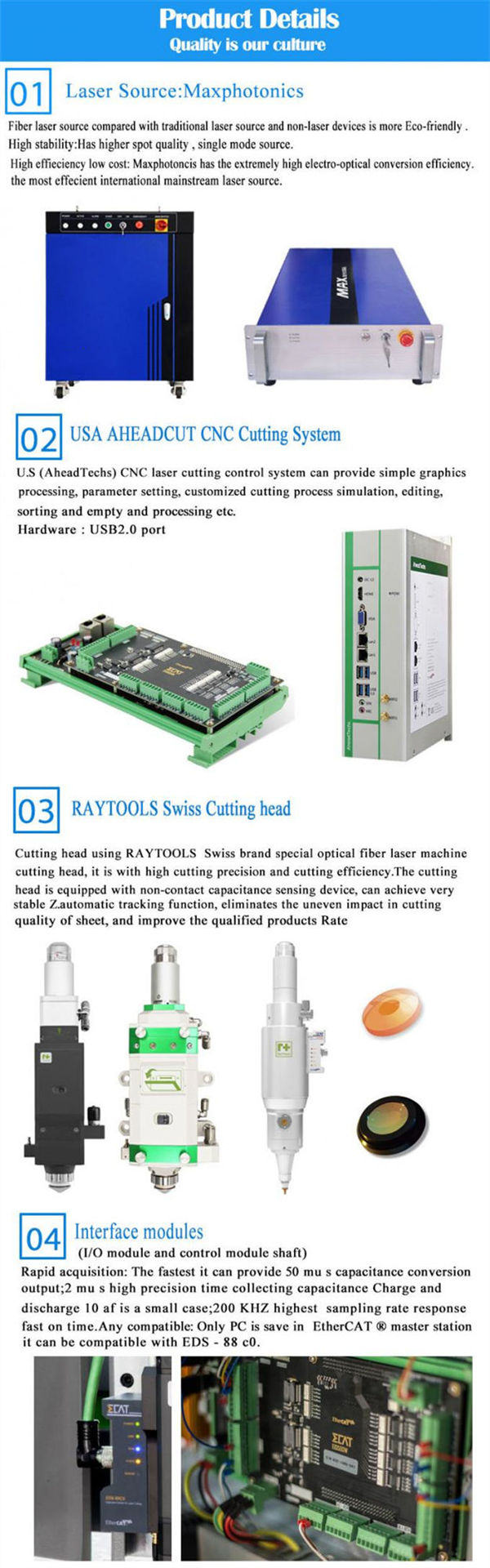

Configuration of Fiber Laser Cutter

	Description	Qty	Original	Prekės ženklas
1	Fiber laser source (500W/800W)	1SET	Kinija	MAX
2	Pjovimo lazeriu galvutė	1PC	Switzerland	RAYTOOLS
3	Mašina ir jos priedai	1SET	Kinija
4	Electric control	1SET		OMRON, Schneider
5	Gas circuit control	1SET	Japonija	SMC
6	Tikslus stovas	Each 3SETS	Kinija
7	Tikslus linijinis kreiptuvas	Each 3SETS	Taivanas	PMI
8	Planetary Gear	3SET	Kinija
9	Mašinų lovų priedai	1SET	Kinija
10	Skaitmeninė pjovimo sistema	1SET	JAV	AHEADCUT
11	Industrial control computer	1SET	Kinija	AHEADCUT
12	Communication servo and driver	4SETS	Kinija
13	Cooling Unit	1SET	Kinija
14	Atliekų perdirbimo įranga	1SET	Kinija

Equipment Work and Environmental Requirements

Requirement

Power supply: regulated stable power supply: (recommended)

(1)rated output voltage: 220 v

(2) voltage frequency: 50 hz

(3) the stability of the two phase voltage + 5%

(4) the output voltage adjustment rate: < 2%

Cutting with auxiliary gas:

Clean, dry compressed air and high purity oxygen (O2) and nitrogen (N2) ,purity no less than 99.9% purity

Cutting material

Sheet material is even, smooth;Clean the surface

The compressed air supply device

(1) the rated pressure: 14 bar

(2)Capacityt: 1 m3

Teorijos pjovimo parametras

Galia (W)	Medžiaga	Storis (mm)	Pjovimo greitis (m / min)	Dujos
800	Nerūdijantis plienas	1	8-9	N2
		2	5-6	N2
		3	1.8-2	N2
		4	1.2-1.3	N2
800	Anglinio plieno	1	8-10	O2
		2	4-5	O2
		3	2.8-3	O2
		4	1.4-1.8	O2
		5	1.2-1.5	O2
		6	0.9-1.1	O2
		8	0.6-0.7	O2

Galia (W)	Medžiaga	Storis (mm)	Pjovimo greitis (m / min)	Dujos
500	Nerūdijantis plienas	1	6-8	N2
		2	2-2.2	N2
		3	0.6-0.8	N2
500	Anglinio plieno	1	7-8	O2
		2	3.5-4	O2
		3	2.8-3.2	O2
		4	1.3-1.5	O2
		5	0.9-1.1	O2
		6	0.6-0.7	O2
