Produkto Aprašymas
Sertifikavimas: CE
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1Nustatykite
Kaina: Sutartinė
Informacija apie pakuotę: 1 * 20 GB talpykla
Pristatymo laikas: 30dienos
Mokėjimo sąlygos: L / C, D / A, T / T, D / P, Western Union, L / C
Tiekimo galimybė: 50 setų per mėnesį
Išsamus produkto aprašymas
Taikymas :: | Visos metalo medžiagos | Pjovimo storis: | SS iki 10mm, MS iki 22cm |
---|---|---|---|
Lazerio tipas :: | Pluošto | CNC arba ne :: | Taip |
Aušinimo režimas :: | Vandens aušinimas | Valdymo programinė įranga :: | Kiškis |
Palaikomas grafinis formatas :: | AI, BMP, DST, DWG, DXF, DXP, LAS, PLT | Kilmės vieta:: | Kinija |
Modelio numeris:: | TY-3015DG | Teikiamos garantinio aptarnavimo paslaugos :: | Inžinieriai, galintys aptarnauti mašinas užsienyje |
Pakartotinis tikslumas :: | + -0,03mm | Darbinė temperatūra:: | 0–45 ° C |
Darbinė drėgmė :: | 5%-95% | Apdorojimo diapazonas: | 20–130 mm x 3 000 mm |
Įtampa:: | AC380 V ± 10% 50Hz (60Hz) | Pjovimo plotas: | 3000 * 1500mm standartinis, didesnis gali būti pritaikytas |
Mašinos korpusas
1. Mūsų mašinos korpusas su 8 mm plieno konstrukcija, 600 ℃ terminiu apdorojimu, tikslus suvirinimas, kad užtikrintume 20 metų naudojimą be deformacijų.
2. Statramsčiai su liejiniais iš magnio lydinių, tvirtas stabilumas be deformacijų, greitas judėjimas.
3. Didelio efektyvumo zonavimo rūkymo sistema abiejose mašinos korpuso pusėse. Didelė segmentinė dulkių ir rūkymo kolekcija sumažins žalą darbuotojui.
4. Importuotas tikslus flanšo reduktorius ir servovariklis, greitas važiavimo greitis.
5. 70 ašmenų ir 6 slankiojančios juostos, esančios ant mašinos lovos, su uždarytais ašmenimis, kad būtų mažiau perspėjama apie mašiną, slankiojančios juostos, dirbančios su cilindrais, norint lengvai įkelti ir atsisiųsti lapus.
6. Lanksčią pakrovimo dėžę galima atidaryti priekyje ir iš abiejų pusių, tai yra patikima mašinos darbo sąlyga.
Pluošto lazerinio pjovimo mašinos pranašumas
1) Puiki sijos kokybė: mažesnis fokusavimo skersmuo ir didelis darbo efektyvumas, aukšta kokybė.
2) didelis pjovimo greitis: pjovimo greitis yra didesnis nei 60m / min
3) stabilus veikimas: priimant aukščiausius pasaulyje importuojamus pluošto lazerius, stabilus našumas, pagrindinės dalys gali būti
pasiekti 100 000 valandų;
4) Aukštas fotoelektrinės konversijos efektyvumas: palyginkite su CO2 lazeriu pjaustymo mašina,
Pluošto lazeriu pjaustymo mašina fotoelektros konvertavimo efektyvumą padidina tris kartus
5) Mažos išlaidos ir mažai priežiūros: taupykite energiją ir saugokite aplinką. Fotoelektros konversijos koeficientas
yra iki 25-30%. Mažos elektros energijos sąnaudos, tai yra tik apie 20% –30% tradicinio CO2 lazerio
Pjaustymo mašina. Skaidulinės linijos perdavimui nereikia atspindėti objektyvo, sutaupykite priežiūros išlaidas;
6) lengvas valdymas: skaidulinės linijos perdavimas, nereguliuojamas optinis kelias;
7) Ypač lankstūs optiniai efektai: Kompaktiškas dizainas, lengvai taikomi lankstūs gamybos reikalavimai.
Specifikacija
Lazerio terpė | Pluošto |
Pjovimo diapazonas (L * W) | 3000 mm × 1500 mm |
Z ašies smūgis | 250 mm |
Maks. padėties nustatymo greitis | 120 m / min |
X, Y ašies maks. pagreitinti greitį | 1.0G |
Aušinimo forma | Vandens aušinimas |
Lazerio bangos ilgis | 1070 nm |
Lazerio šaltinio išėjimo galia
| 500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Pasirenkama) |
Min. pjovimo spraga | ≤ 0,1 mm |
X, Y ir Z ašių padėties nustatymo tikslumas | ± 0,03 mm |
Pakartotinis X, Y ir Z ašių padėties nustatymo tikslumas | ± 0,01 mm |
Pjovimo medžiagos storis (pagal medžiagą) | 0,2 - 25 mm |
Vairuotojo modelis | Importuotas servovariklis |
Energijos poreikis | 380 V, 50/60 Hz |
Darbinė temperatūra | 0–45 ℃ |
Nepertraukiamas darbo laikas | 24 valandos |
Mašinos svoris | Apie 12000 kg |
Bendras maitinimo šaltinio apsaugos lygis | IP54 |
Išsamūs vaizdai
![]() | Vardas: Mašinos korpusas ir aksesuarai.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant CO2, kad užtikrintumėte 20 metų naudojimą be deformacijų. b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus. c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą. |
Vardas:Kintamos srovės servovariklis ir vairuotojasImportuotas servo variklis (Y ašis, varoma dviejų servo variklių) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą. | ![]() |
![]() | Vardas:Tikslūs linijiniai vadovai. Patobulinta pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavara ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas. |
Vardas:Pjovimo galvutėBekontaktinė pjovimo galvutė turi automatinio aukščio stebėjimo ir susidūrimo su savimi funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas. | ![]() |
![]() | Vardas:Greitas lazerio greitis, didelio tikslumo pjovimo linija ir sklandus pjovimo kraštas |

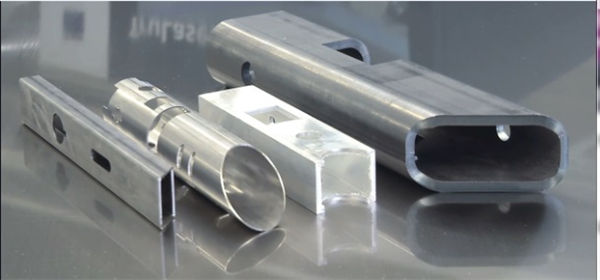

Mėginių pjaustymas
Mokymai
Pasirašius sutartį jūsų įmonė gali pakviesti technologą atvykti į mūsų gamyklą išmokti bazinių žinių apie įrangą ir eksploatavimo pagrindus, pakankamo mokymo laiko apie 1-3 dienas, mokymo turinys yra toks:
a) bendras piešimo programinės įrangos mokymas;
b) treniruoklių įjungimo ir išjungimo procedūros;
c) Valdymo pulto ir programinės įrangos parametrų reikšmė, parametrų diapazono nustatymas;
d) pagrindinis mašinos valymas ir priežiūra;
e) Bendros aparatinės įrangos gedimų šalinimas;
f) atsargumas veikiant
