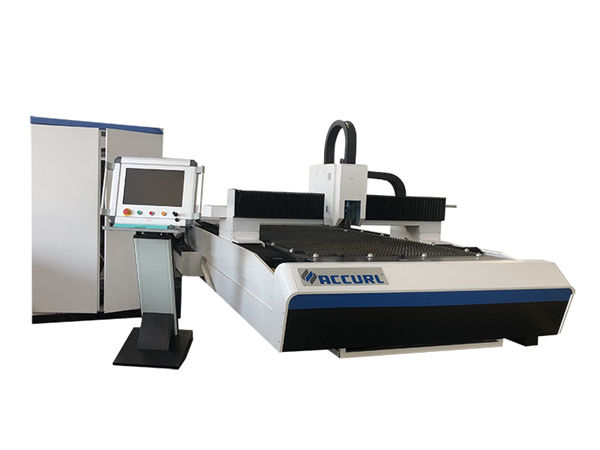

pluošto lazeriu pjaustymo mašina vamzdžiams ir lakštams

Produkto Aprašymas

Sertifikavimas: CE
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1Nustatykite
Kaina: Sutartinė
Informacija apie pakuotę: 1 * 20 GB talpykla
Pristatymo laikas: 30dienos
Mokėjimo sąlygos: L / C, D / A, T / T, D / P, Western Union, L / C
Tiekimo galimybė: 50 setų per mėnesį

Išsamus produkto aprašymas

Taikymas ::	Visos metalo medžiagos	Pjovimo storis:	SS iki 10mm, MS iki 22cm
Lazerio tipas ::	Pluošto	CNC arba ne ::	Taip
Aušinimo režimas ::	Vandens aušinimas	Valdymo programinė įranga ::	Kiškis
Palaikomas grafinis formatas ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Kilmės vieta::	Kinija
Modelio numeris::	TY-3015DG	Teikiamos garantinio aptarnavimo paslaugos ::	Inžinieriai, galintys aptarnauti mašinas užsienyje
Pakartotinis tikslumas ::	+ -0,03mm	Darbinė temperatūra::	0–45 ° C
Darbinė drėgmė ::	5%-95%	Lazerio šaltinis:	Kinų arba importuotų
Įtampa::	AC380 V ± 10% 50Hz (60Hz)	Pjovimo plotas:	3000 * 1500mm standartinis, didesnis gali būti pritaikytas

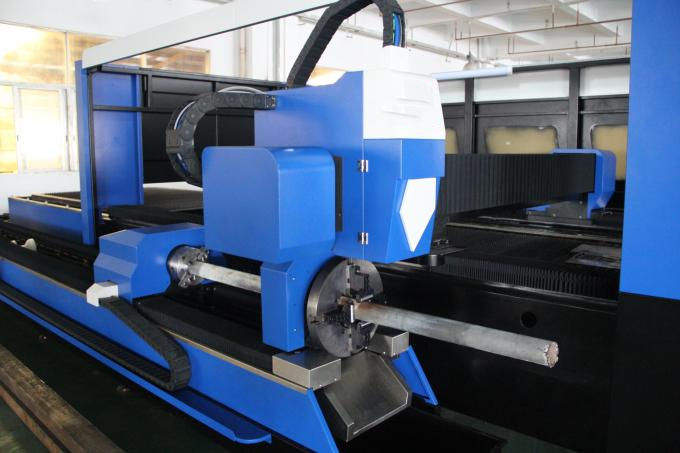

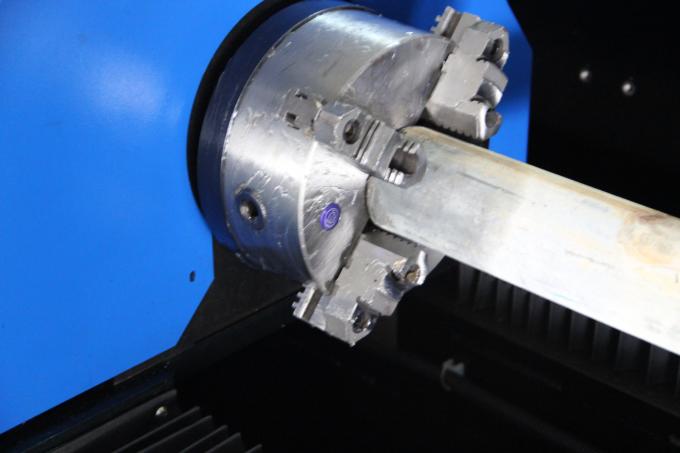

Pluošto lazeriu pjaustoma mašina vamzdžiams ir lakštams

Mašinos korpusas

1. Mūsų mašinos korpusas su 8 mm plieno konstrukcija, 600 ℃ terminiu apdorojimu, tikslus suvirinimas, kad užtikrintume 20 metų naudojimą be deformacijų.
2. Statramsčiai su liejiniais iš magnio lydinių, tvirtas stabilumas be deformacijų, greitas judėjimas.
3. Didelio efektyvumo zonavimo rūkymo sistema abiejose mašinos korpuso pusėse. Didelė segmentinė dulkių ir rūkymo kolekcija sumažins žalą darbuotojui.
4. Importuotas tikslus flanšo reduktorius ir servovariklis, greitas važiavimo greitis.
5. 70 ašmenų ir 6 slankiojančios juostos, esančios ant mašinos lovos, su uždarytais ašmenimis, kad būtų mažiau perspėjama apie mašiną, slankiojančios juostos, dirbančios su cilindrais, norint lengvai įkelti ir atsisiųsti lapus.
6. Lanksčią pakrovimo dėžę galima atidaryti priekyje ir iš abiejų pusių, tai yra patikima mašinos darbo sąlyga.

Specifikacija

Lazerinis šaltinis	IPG / „Raycus“ / „Nlight“
Mašinos kėbulas	ožinės struktūros
Darbinės kelionės	Didelio tikslumo rutulinis sraigtinis skaitmeninis valdymo stalas su padavimo įtaisu
Maksimalus bėgimo greitis	80m / min-90G / min
X / Y vietos tikslumas	0,03 mm / m
Maitinimas	380 V 50 Hz / 60 Hz
X / Y pakartotas vietos tikslumas	± 0,03 mm
Bėgimo temperatūra	0–45 ° C
Maksimalus pagreitis	1.0G
Mašinos bendroji galia	<16KVA
Taikomosios medžiagos	Plonas švelnus plienas, nerūdijantis plienas ir kiti metalo lakštai
Pjovimo zona	3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Bendras svoris	4600KGS

Išsamūs vaizdai

	Vardas:Mašinos korpusas ir priedai a.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant nuo CO2, kad būtų užtikrintas 20 metų naudojimas be deformacijų. b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus. c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą.
Vardas:AC servo variklis ir vairuotojas Importuotas servovariklis (Y ašis, varomas dviem servovarikliais) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą.
	Vardas:Tikslūs linijiniai kreiptuvai Pažangi pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavarų ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas ..
Vardas:Pjovimo galva Bekontaktė pjovimo galvutė turi automatinio aukščio stebėjimo ir prieš susidūrimo funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas.
	Vardas:Lazerio šaltinis greitas, aukšto tikslumo pjovimo linija ir sklandus pjovimo kraštas

Vardas:Mašinos korpusas ir priedai

a.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant nuo CO2, kad būtų užtikrintas 20 metų naudojimas be deformacijų.
b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus.
c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą.

Vardas:AC servo variklis ir vairuotojas

Importuotas servovariklis (Y ašis, varomas dviem servovarikliais) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą.

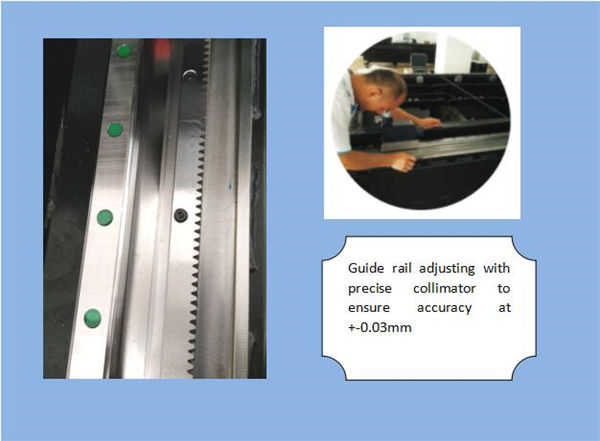

Vardas:Tikslūs linijiniai kreiptuvai

Pažangi pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavarų ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas ..

Vardas:Pjovimo galva

Bekontaktė pjovimo galvutė turi automatinio aukščio stebėjimo ir prieš susidūrimo funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas.

Vardas:Lazerio šaltinis

greitas, aukšto tikslumo pjovimo linija ir sklandus pjovimo kraštas

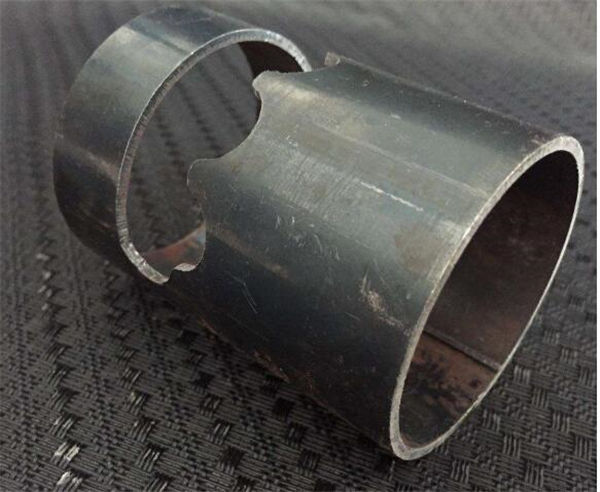

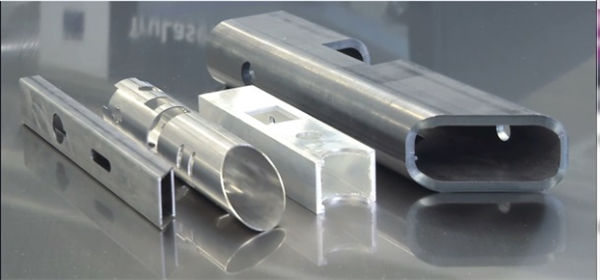

Mėginių pjaustymas

Pavyzdžiai:

Mokymai

Pasirašius sutartį jūsų įmonė gali pakviesti technologą atvykti į mūsų gamyklą išmokti bazinių žinių apie įrangą ir eksploatavimo pagrindus, pakankamo mokymo laiko apie 1-3 dienas, mokymo turinys yra toks:
a) bendras piešimo programinės įrangos mokymas;
b) treniruoklių įjungimo ir išjungimo procedūros;
c) Valdymo pulto ir programinės įrangos parametrų reikšmė, parametrų diapazono nustatymas;
d) pagrindinis mašinos valymas ir priežiūra;
e) Bendros aparatinės įrangos gedimų šalinimas;
f) atsargumas veikiant,

Garantija

a). 1 Metas visai metalinių vamzdžių lazerinio pjovimo staklėms (deramasi dėl žmogaus padarytos žalos.).
b). Lazerio šaltiniui suteikiama 2 metų garantija
c). Visą gyvenimą trunkanti priežiūra ir atsarginių dalių tiekimas
d). Nemokami operacijų štabo mokymai. (inžinierius gali vykti į užsienį derybose.)
