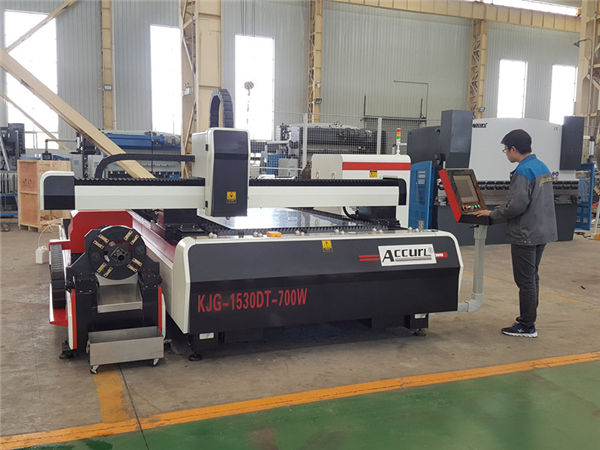

aliuminio lakštinio metalo pjaustymo mašina fotoelektriniam konvertavimui

Produkto Aprašymas

Sertifikavimas: CE
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1Nustatykite
Kaina: Sutartinė
Informacija apie pakuotę: 1 * 40GP talpykla
Pristatymo laikas: 30dienos
Mokėjimo sąlygos: L / C, D / A, T / T, D / P, „Western Union“

Išsamus produkto aprašymas

Taikymas ::	Visos metalo medžiagos	Pjovimo storis:	SS iki 12mm, MS iki 22cm
Lazerio tipas ::	Importuotas originalus pluošto lazeris	Pjovimo storis:	12mm (anglinis plienas) 5mm SS
Min. Linijos plotis:	0,1 mm	Valdymo programinė įranga ::	Kiškis
Palaikomas grafinis formatas ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Markės pavadinimas::	TAIYI LAZERIS
Pakartotinis tikslumas ::	+/- 0,03 mm	Darbinė temperatūra::	0–45 ° C
Aušinimo režimas:	Vandens aušinimas	Lazerio šaltinis:	IPG / „Nlight“ / „Raycus“ / maks
Įtampa::	AC380 V ± 10% 50Hz (60Hz)	Pjovimo plotas:	3000x1500mm

Pluošto lazerinio aparato pranašumas

1) Puiki sijos kokybė: mažesnis fokusavimo skersmuo ir didelis darbo efektyvumas, aukšta kokybė.
2) didelis pjovimo greitis: pjovimo greitis yra didesnis nei 60m / min
3) stabilus veikimas: priimant aukščiausius pasaulyje importuojamus pluošto lazerius, stabilus našumas, pagrindinės dalys gali būti
pasiekti 100 000 valandų;
4) Aukštas fotoelektrinės konversijos efektyvumas: palyginkite su CO2 lazeriu pjaustymo mašina,
Pluošto lazeriu pjaustymo mašina fotoelektros konvertavimo efektyvumą padidina tris kartus
5) Mažos išlaidos ir mažai priežiūros: taupykite energiją ir saugokite aplinką. Fotoelektros konversijos koeficientas
yra iki 25-30%. Mažos elektros energijos sąnaudos, tai yra tik apie 20% –30% tradicinio CO2 lazerio
Pjaustymo mašina. Skaidulinės linijos perdavimui nereikia atspindėti objektyvo, sutaupykite priežiūros išlaidas;
6) lengvas valdymas: skaidulinės linijos perdavimas, nereguliuojamas optinis kelias;
7) Ypač lankstūs optiniai efektai: Kompaktiškas dizainas, lengvai taikomi lankstūs gamybos reikalavimai.

Funkcija ir nuosavybė

1.Mašina pasižymi geromis eksploatacinėmis savybėmis, pasižyminčiomis dideliu pjovimo greičiu, dideliu efektyvumu, saugumu ir stabilumu. O diodinio siurblio kietojo kūno lazerio pranašumas yra ilgesnis tarnavimo laikas, nemokama priežiūra ir didžiausias IPCE. Tai taip pat užtikrina nedidelį nukrypimo kampą ir geros kokybės šviesos spindulį.
2.Šviesioji vieta yra geros kokybės. Ir mašina tik šiek tiek iškreipia. Be to, medžiaga gali būti lygi ir graži.
3. Po apdorojimo grūdinimu, aukšto tvirtumo rėmas pasižymi dideliu vibracijos sugeriamu veikimu. Rėmas su ožinės struktūros pakopomis yra apdorojamas dideliame CNC portalinio apdirbimo centre. Dėl optimalios struktūros, mašina pasižymi stabilumu ir dideliu tikslumu, kurį galima valdyti 0,01 mm / m ribose.
4.Importuotas servovariklis, planetinis reduktorius ir sudėtingas krypčių pavaros mechanizmas užtikrina pastovumą ir tikslumą.
5.Intuityvus HMI, turintis daug praktinių funkcijų, yra lengvai valdomas.
6.Importuota kūginė pavara, spiralinis stovas, linijinis kreipiamasis bėgis užtikrina labai tikslią važiavimo kryptį.
7.Automatinio aukščio ir susidūrimo sistema automatiškai sureguliuoja hermetišką pjovimo galvutę tinkamame aukštyje, kad supjaustytų nustatytu atstumu.
8. Mašinos maitinimas yra suprojektuotas su automatine saugos apsauga ir turi gedimo signalą.
9.The madingas, subtilus ir meniškas dizainas, kompaktiškas aparatas užima mažesnį grindų plotą be išsibarsčiusių dalių. O mašiną valdyti lengva.

Specifikacija

Lazerio terpė	Pluošto
Pjovimo diapazonas (L * W)	3000 mm × 15000 mm
Z ašies smūgis	250 mm
Maks. padėties nustatymo greitis	120 m / min
X, Y ašies maks. pagreitinti greitį	1.0G
Aušinimo forma	Vandens aušinimas
Lazerio bangos ilgis	1070 nm
Lazerio šaltinio išėjimo galia	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Pasirenkama)
Min. pjovimo spraga	≤ 0,1 mm
X, Y ir Z ašių padėties nustatymo tikslumas	± 0,03 mm
Pakartotinis X, Y ir Z ašių padėties nustatymo tikslumas	± 0,01 mm
Pjovimo medžiagos storis (pagal medžiagą)	0,2 - 25 mm
Vairuotojo modelis	Importuotas servovariklis
Energijos poreikis	380 V, 50/60 Hz
Darbinė temperatūra	0–45 ℃
Nepertraukiamas darbo laikas	24 valandos
Mašinos svoris	Apie 12000 kg
Bendras maitinimo šaltinio apsaugos lygis	IP54

Pjovimo medžiagos

Pluošto lazeris gali pjaustyti visų rūšių spalvotųjų metalų, tokių kaip varis, aliuminis, šias šviesą atspindinčias medžiagas ir volframą, taip pat gali pjaustyti nerūdijantį plieną, anglinį plieną, mangano plieną, cinkuotą lakštą, aliuminio platformos aukso lydinio plokštes ir kitas retas metalai.

Taikymo pramonė

Pluošto lazeriu pjaustymo mašina gali būti plačiai naudojama kosmoso, aviacijos, elektronikos, liftų, medicinos įrangos, virtuvės elektros, automobilių detalių, elektros įrangos, paauksuotų važiuoklių spintelių, mechaninės įrangos, apšvietimo aparatūros, reklaminių ženklų, rodymo įrangos, visų rūšių metalo gaminiai, lakštinio metalo pjaustymas ir kita pramonė.

Išsamūs vaizdai

	Vardas:Mašinos korpusas ir priedai a.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant nuo CO2, kad būtų užtikrintas 20 metų naudojimas be deformacijų. b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus. c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą.
Vardas:AC servo variklis ir vairuotojas Importuotas servovariklis (Y ašis, varomas dviem servovarikliais) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą.
	Vardas:Tikslūs linijiniai kreiptuvai Pažangi pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavarų ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas ..
Vardas:Pjovimo galva Bekontaktė pjovimo galvutė turi automatinio aukščio stebėjimo ir prieš susidūrimo funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas.
	Vardas:Lazerio šaltinis greitas, aukšto tikslumo pjovimo linija ir sklandus pjovimo kraštas

Vardas:Mašinos korpusas ir priedai

a.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant nuo CO2, kad būtų užtikrintas 20 metų naudojimas be deformacijų.
b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus.
c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą.

Vardas:AC servo variklis ir vairuotojas

Importuotas servovariklis (Y ašis, varomas dviem servovarikliais) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą.

Vardas:Tikslūs linijiniai kreiptuvai

Pažangi pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavarų ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas ..

Vardas:Pjovimo galva

Bekontaktė pjovimo galvutė turi automatinio aukščio stebėjimo ir prieš susidūrimo funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas.

Vardas:Lazerio šaltinis

greitas, aukšto tikslumo pjovimo linija ir sklandus pjovimo kraštas

Išankstinio pardavimo paslauga

1.Nėra mėginių pjaustymo,
Norėdami nemokamai išpjaustyti / išbandyti mėginius, atsiųskite mums savo CAD failą, čia atliksime pjaustymą ir padarykite vaizdo įrašą, kad parodytų pjaustymą, arba atsiųskite pavyzdį jums patikrinti pjaustymo kokybę.
2. Individualus mašinos dizainas
Pagal kliento prašymą galime patobulinti savo mašiną, kad klientui būtų patogiau ir būtų didesnis gamybos efektyvumas.

Aptarnavimas po pardavimo

A. Įrenginys bus aprūpintas mokymo vaizdo įrašu ir vartotojo instrukcija anglų kalba apie įrengimą, naudojimą, techninę priežiūrą ir gedimų šalinimą. Techninis vadovas bus pateiktas el. Paštu, faksu, telefonu, „skype“….
B. Mes siūlome techniką kliento svetainėje įrengti ir apmokyti, klientas padengia vizą, bilietą, vietines pragyvenimo išlaidas.
C. Klientas gali atvykti į mūsų gamyklą mokytis. Mes pasiūlysime montavimo, eksploatavimo, mašinų gedimo ir priežiūros mokymus.
Mokymo metu mūsų dirbtuvėse siūlome nemokamą mokymą ir pragyvenimą 7 dienas, ribokite 2 žmones.

Garantija

a) .1 Metai visai mašinai (deramasi dėl žmogaus padarytos žalos.).
b). Lazerio šaltiniui suteikiama 2 metų garantija
c) .visą techninę priežiūrą ir atsarginių dalių tiekimą
d) Nemokamas operacijų štabo mokymas. (inžinierius gali vykti į užsienį derybose.)
