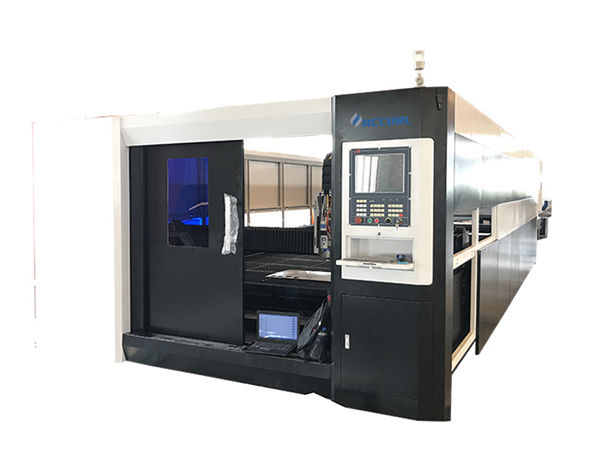

nerūdijančio plieno metalo lakštinio pluošto pjovimo lazeriu mašina

Produkto Aprašymas

Sertifikavimas: CE
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1Nustatykite
Kaina: Sutartinė
Informacija apie pakuotę: 1 * 40GP talpykla
Pristatymo laikas: 30dienos
Mokėjimo sąlygos: L / C, D / A, T / T, D / P, „Western Union“
Tiekimo galimybė: 150 sek

Išsamus produkto aprašymas

Taikymas ::	Visos metalo medžiagos	Pjovimo storis:	SS iki 12mm, MS iki 22cm
Lazerio tipas ::	Pluošto	Impulsų dažnis:	1-2000 HZ
Padėties nustatymo sistema:	Raudona šviesa	Valdymo programinė įranga ::	Kiškis
Palaikomas grafinis formatas ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Kilmės vieta::	Kinija
Modelio numeris::	TY-6020JB	Teikiamos garantinio aptarnavimo paslaugos ::	Inžinieriai, galintys aptarnauti mašinas užsienyje
Pakartotinis tikslumas ::	+ -0,03mm	Darbinė temperatūra::	0–45 ° C
Darbinė drėgmė ::	5%-95%	Lazerio šaltinis:	Kinų arba importuotų
Įtampa::	AC380 V ± 10% 50Hz (60Hz)	Pjovimo plotas:	6000 * 2000 mm
Produkto pavadinimas:	Metalo lakštinio plieno pluošto lazeriu pjaustymo mašina TY-6020JB

Pluošto lazerinio aparato pranašumas

1. Palyginkite su tradiciniu lazeriu. Pluošto lazeris labiau apsaugo aplinką
2. Daug mažesnės energijos sąnaudos: pluošto lazerio fotokeitiklio efektyvumas yra 15 kartų didesnis nei tradicinio lazerio.
3. Aukštesnė lazerio taškinė kokybė: vieno modulio lazerio šaltinis
4. Mažesnės sąnaudos: elektros energijos suvartojimas yra mažesnis nei 7 kW per valandą.

Pagrindinės pluošto lazerinio pjaustymo mašinos savybės

Mašinos korpusas:
1. Taiyi mašinos korpusas su 8 mm plieno konstrukcija, 600 ℃ terminiu apdorojimu, tikslus suvirinimas, kad būtų užtikrintas 20 metų naudojimas be deformacijų.

2. Statramsčiai su liejiniais iš magnio lydinių, tvirtas stabilumas be deformacijų, greitas judėjimas.

3. Didelio efektyvumo zonavimo rūkymo sistema abiejose mašinos korpuso pusėse. Didelė segmentinė dulkių ir rūkymo kolekcija sumažins žalą darbuotojui.

4. Importuotas tikslus flanšo reduktorius ir servovariklis, greitas važiavimo greitis.

5. 70 ašmenų ir 6 slankiojančios juostos, esančios ant mašinos lovos, su uždarytais ašmenimis, kad būtų mažiau perspėjama apie mašiną, slankiojančios juostos, dirbančios su cilindrais, norint lengvai įkelti ir atsisiųsti lapus.

6. Lanksčią pakrovimo dėžę galima atidaryti priekyje ir iš abiejų pusių, tai yra patikima mašinos darbo sąlyga.

Specifikacija

Lazerio terpė	Pluošto
Pjovimo diapazonas (L * W)	6000 mm × 2000 mm
Z ašies smūgis	250 mm
Maks. padėties nustatymo greitis	120 m / min
X, Y ašies maks. pagreitinti greitį	1.0G
Aušinimo forma	Vandens aušinimas
Lazerio bangos ilgis	1070 nm
Lazerio šaltinio išėjimo galia	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Pasirenkama)
Min. pjovimo spraga	≤ 0,1 mm
X, Y ir Z ašių padėties nustatymo tikslumas	± 0,03 mm
Pakartotinis X, Y ir Z ašių padėties nustatymo tikslumas	± 0,01 mm
Pjovimo medžiagos storis (pagal medžiagą)	0,2 - 25 mm
Vairuotojo modelis	Importuotas servovariklis
Energijos poreikis	380 V, 50/60 Hz
Darbinė temperatūra	0–45 ℃
Nepertraukiamas darbo laikas	24 valandos
Mašinos svoris	Apie 12000 kg
Bendras maitinimo šaltinio apsaugos lygis	IP54

Pjovimo storio etaloninė lentelė

Lazerio galia	Maksimalus pjovimo storis
Lazerio galia	Anglies plienas (mm)	Nerūdijantis plienas (mm)	Aliuminis (mm)	Žalvaris (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Virš parametras skirtas tik nuorodoms

Taikomosios medžiagos

Nerūdijantis plienas, Anglies plienas, legiruotas plienas, silicio plienas, spyruoklinis plienas, cinkuotoji plokštė, marinuota plokštė, žalvario plokštė, vario plokštė, aliuminio plokštė ir tt

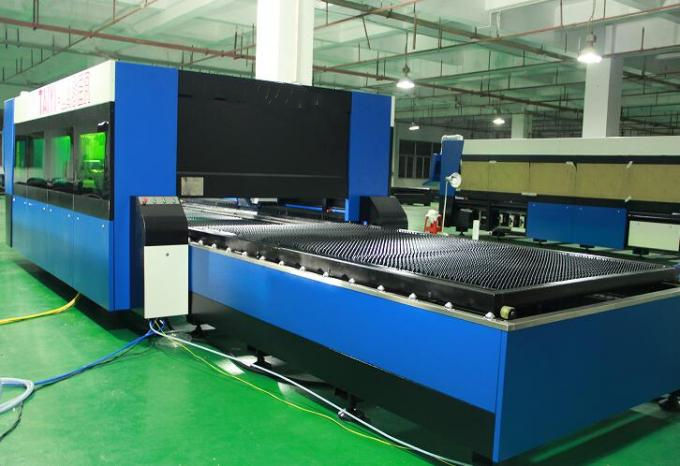

Išsamūs vaizdai

	Vardas:Mašinos korpusas ir priedai a.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant nuo CO2, kad būtų užtikrintas 20 metų naudojimas be deformacijų. b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus. c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą.
Vardas:AC servo variklis ir vairuotojas Importuotas servovariklis (Y ašis, varomas dviem servovarikliais) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą.
	Vardas:Tikslūs linijiniai kreiptuvai Pažangi pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavarų ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas ..
Vardas:Pjovimo galva Bekontaktė pjovimo galvutė turi automatinio aukščio stebėjimo ir prieš susidūrimo funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas.
	Vardas:Lazerio šaltinis greitas, aukšto tikslumo pjovimo linija ir sklandus pjovimo kraštas

Vardas:Mašinos korpusas ir priedai

a.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant nuo CO2, kad būtų užtikrintas 20 metų naudojimas be deformacijų.
b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus.
c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą.

Vardas:AC servo variklis ir vairuotojas

Importuotas servovariklis (Y ašis, varomas dviem servovarikliais) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą.

Vardas:Tikslūs linijiniai kreiptuvai

Pažangi pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavarų ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas ..

Vardas:Pjovimo galva

Bekontaktė pjovimo galvutė turi automatinio aukščio stebėjimo ir prieš susidūrimo funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas.

Vardas:Lazerio šaltinis

greitas, aukšto tikslumo pjovimo linija ir sklandus pjovimo kraštas

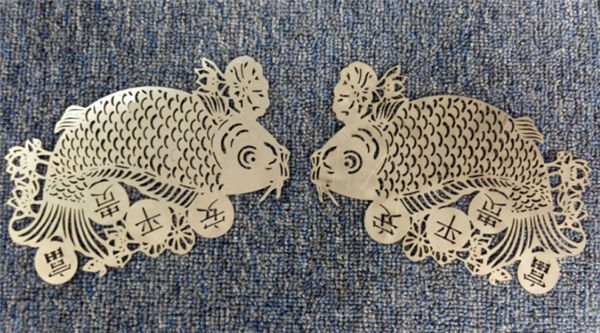

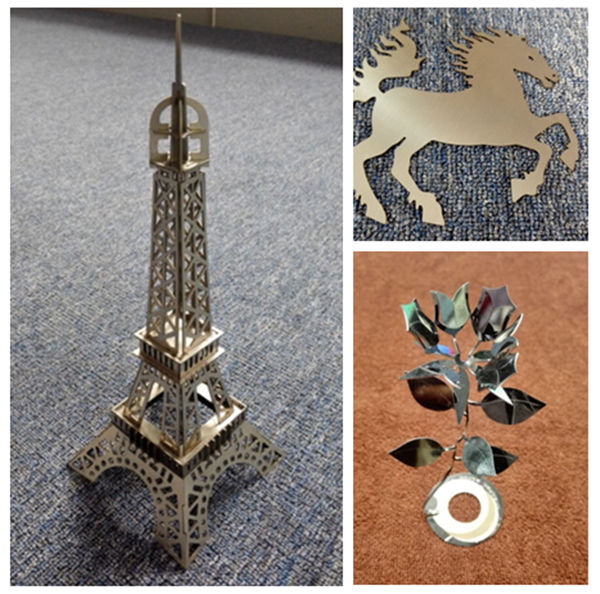

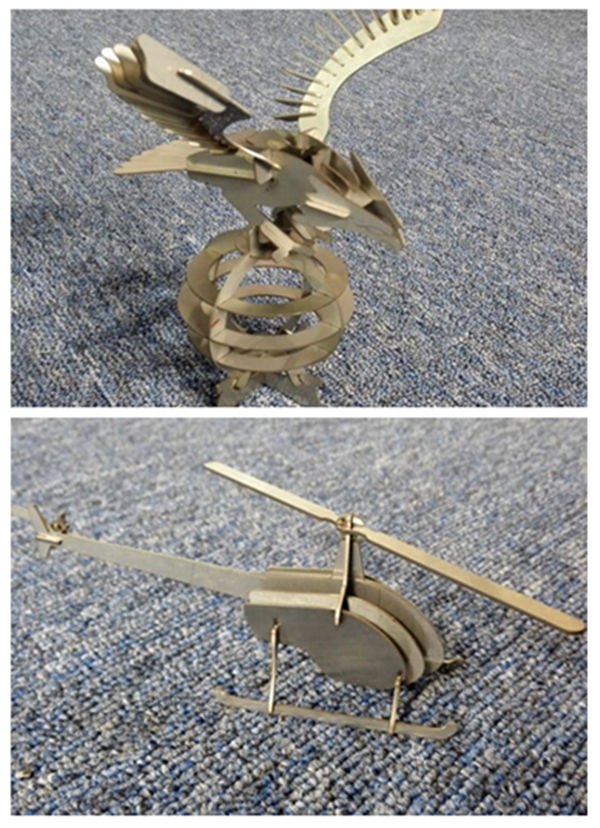

Mėginių pjaustymas

Mokymai

Garantinis aptarnavimas, nuo mokymų iki mašinų montavimo (3 būdai):
1. Mokymo vaizdo įrašas ir vartotojo instrukcija anglų kalba, kurie bus siūlomi diegiant, eksploatuojant, prižiūrint ir šalinant gedimus, ir techninis vadovas, kuris bus pateiktas el. Paštu, faksu, telefonu / „WhatsApp“ / „skype“ // ir pan., Kai susitiksite kai kurios diegimo, naudojimo ar reguliavimo problemos.
2. Jūsų įmonė gali pasirūpinti, kad technologas ateitų į mūsų gamyklą, kad išmoktų pagrindinių žinių apie įrangą ir eksploatavimo pagrindus, pakankamas mokymo laikas apie 3–5 dienas, mokymo turinys yra toks:
a) bendras piešimo programinės įrangos mokymas;
b) treniruoklių įjungimo ir išjungimo procedūros;
c) Valdymo pulto ir programinės įrangos parametrų reikšmė, parametrų diapazono nustatymas
d) pagrindinis mašinos valymas ir priežiūra;
e) Bendros aparatinės įrangos gedimų šalinimas;
f) atsargumas veikiant.
3. Mokymo nuo durų iki durų mokymo paslauga. už vizą, kelionės ir apgyvendinimo išlaidas padengs klientas. Mokymo laikotarpiu geriau susitarti vertėją abiems mūsų inžinieriams. Treniruočių laikas: 3–5 dienos.

Garantija

a). 1 Metų, skirtų metalo pluošto pjaustymo lazeriu mašinai, metas. (Dėl derybų dėl žmogaus padarytos žalos.).
b). Lazerio šaltiniui suteikiama 2 metų garantija
c). Visą gyvenimą trunkanti priežiūra ir atsarginių dalių tiekimas
d). Nemokami operacijų štabo mokymai. (inžinierius gali vykti į užsienį derybose.)
