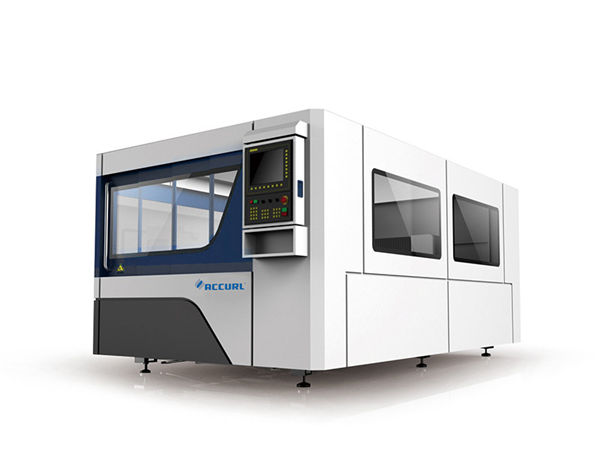

pluošto lazerio metalo pjaustymo staklės pjovimo storis

pluošto lazerio metalo pjaustymo staklės pjovimo storis

Produkto Aprašymas


Sertifikavimas: CE
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1Nustatykite
Kaina: Sutartinė
Informacija apie pakuotę: 1 * 40GP talpykla
Pristatymo laikas: 30dienos
Mokėjimo sąlygos: L / C, D / A, T / T, D / P, „Western Union“

Išsamus produkto aprašymas


Taikymas ::Visos metalo medžiagosPjovimo storis:SS iki 12mm, MS iki 22cm
Lazerio tipas ::Importuotas originalus pluošto lazerisVardas:Pluošto lazeriu pjaustymo mašina
Min. Linijos plotis:0,1 mmPalaikomas grafinis formatas ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Maksimalus pagreitis:1GPakartotinis tikslumas ::+/- 0,03 mm
Darbinė temperatūra::0–45 ° CAušinimo režimas:Vandens aušinimas
Svoris (kg):8600Įtampa::AC380 V ± 10% 50Hz (60Hz)
Pjovimo plotas:3000x1500mmProduktas:Fiber Laser Metal Cutting Machines Cutting Thickness SS Upto 12mm , 3000x1500mm

Advantage of Fiber Laser Metal Cutting Machine


1. Puiki kelio kokybė: mažesnis lazerio taškas ir didelis darbo efektyvumas, aukšta kokybė.
2. Didelis pjovimo greitis: pjovimo greitis yra 2-3 kartus didesnis nei tos pačios galios CO2 lazeriu pjaustymo mašina.
3. Stabilus važiavimas: priimkite geriausių pasaulyje importuojamų pluošto lazerius, stabilius pe
veiksmingumas, pagrindinės dalys gali pasiekti 100 000 valandų;
4. Aukštas fotoelektrinės konversijos efektyvumas: Palyginkite su CO2 lazeriu pjaustymo mašina, pluošto lazeriu pjaustymo mašina turi tris kartus fotoelektrinės konversijos efektyvumą.
5. Mažos išlaidos: taupykite energiją ir saugokite aplinką. Fotoelektros konversijos rodiklis yra iki 25–30%. Mažos elektros energijos sąnaudos, tai yra tik apie 20% –30% tradicinės CO2 lazeriu pjaustomos mašinos.
6. Nedaug priežiūros: pluošto linijos perdavimui nereikia atspindėti objektyvo, sutaupykite priežiūros išlaidas;
7 lengvas valdymas: skaidulinės linijos perdavimas, optinio kelio koreguoti nereikia.

Pagrindinės pluošto lazerinio pjaustymo mašinos savybės


1) Įvaikinant garsųjį pasaulyje „Dlaser Fiber“ lazerinį šaltinį ir JAV „Laser Mech“ pjovimo galvutę &
Dinaminio fokusavimo sistema, ji gali labai tiksliai pjaustyti ir perforuoti įvairių rūšių metalines medžiagas
ir didelis greitis.
2) Kadangi lazeris perduodamas pluoštu, nereikia jo prižiūrėti ar koreguoti lazerio optinio kelio.
Tai labai sumažina mašinų gedimų procentą ir prailgina tarnavimo laiką.
3) Didelio formato pjaustymo plotas atitinka įvairių metalo apdirbimo rūšių reikalavimus.

Specifikacija


Lazerio terpėPluošto
Pjovimo diapazonas (L * W)3000 mm × 15000 mm
Z ašies smūgis250 mm
Maks. padėties nustatymo greitis120 m / min
X, Y ašies maks. pagreitinti greitį1.0G
Aušinimo formaVandens aušinimas
Lazerio bangos ilgis1070 nm


Lazerio šaltinio išėjimo galia



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Pasirenkama)

Min. pjovimo spraga≤ 0,1 mm
X, Y ir Z ašių padėties nustatymo tikslumas± 0,03 mm
Pakartotinis X, Y ir Z ašių padėties nustatymo tikslumas± 0,01 mm
Pjovimo medžiagos storis (pagal medžiagą)0,2 - 25 mm
Vairuotojo modelisImportuotas servovariklis
Energijos poreikis380 V, 50/60 Hz
Darbinė temperatūra0–45 ℃
Nepertraukiamas darbo laikas24 valandos
Mašinos svorisApie 8600 kg
Bendras maitinimo šaltinio apsaugos lygisIP54

Pjovimo storio etaloninė lentelė


Lazerio galiaMaksimalus pjovimo storis
Anglies plienas (mm)Nerūdijantis plienas (mm)Aliuminis (mm)Žalvaris

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Virš parametras skirtas tik nuorodoms



Taikymo medžiaga


Pluošto pjaustymo lazeriu įranga tinka nerūdijančio plieno lakštams, švelnaus plieno lakštams, anglinio plieno lakštams, legiruoto plieno plokštėms, spyruoklinio plieno lakštams, geležies plokštėms, cinkuotam geležiui, cinkuotam lakštui, aliuminio plokštėms, vario lakštams, žalvario lakštams, bronzos plokštėms. , Aukso plokštelė, sidabro plokštelė, titano plokštė, metalo lakštas, metalinė plokštė, vamzdžiai ir vamzdeliai ir kt.

Taikymo pramonė


Pluošto lazeriu pjaustymo mašinos yra plačiai naudojamos gaminant skelbimų lentas, reklamą, ženklus, ženklus, metalinius laiškus, LED raides, virtuvės reikmenis, reklaminius laiškus, lakštinio metalo apdirbimą, metalų komponentus ir detales, geležinius indus, važiuokles, lentynų ir spintelių apdirbimą, metalo amatus, metalo dirbiniai, lifto plokščių pjaustymas, techninė įranga, automobilių dalys, stiklo rėmas, elektroninės dalys, vardinės lentelės ir kt.

Išsamūs vaizdai




Vardas:Mašinos korpusas ir priedai.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant CO2, kad būtų užtikrintas 20 metų naudojimas be deformacijų.
b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus.
c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą.
Vardas:Kintamos srovės servovariklis ir vairuotojasImportuotas servo variklis (Y ašis, varoma dviejų servo variklių) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą.
Vardas:Tikslūs linijiniai vadovai. Patobulinta pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavara ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas.
Vardas:Pjovimo galva

Bekontaktė pjovimo galvutė turi automatinio aukščio stebėjimo ir prieš susidūrimo funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas.

Vardas:Greitas lazerio greitis, didelio tikslumo pjovimo linija ir sklandus pjovimo kraštas

Mėginių pjaustymas


Mokymai


Garantinis aptarnavimas, nuo mokymų iki mašinų montavimo (3 būdai):

1.Traukimo vaizdo įrašas ir vartotojo instrukcija anglų kalba, kurie bus siūlomi diegiant, eksploatuojant, prižiūrint ir šalinant gedimus, ir techninis vadovas, kuris bus pateiktas el. Paštu, faksu, telefonu / „WhatsApp“ / „skype“ // ir pan., Kai susitiksite kai kurios diegimo, naudojimo ar reguliavimo problemos.
2.Jūsų įmonė gali pasirūpinti, kad technologas ateitų į mūsų gamyklą išmokti bazinių žinių apie įrangą ir eksploatavimo pagrindus, pakankamas mokymo laikas apie 3–5 dienas, mokymo turinys yra toks:
a) bendras piešimo programinės įrangos mokymas;
b) treniruoklių įjungimo ir išjungimo procedūros;
c) Valdymo pulto ir programinės įrangos parametrų reikšmė, parametrų diapazono nustatymas
d) pagrindinis mašinos valymas ir priežiūra;
e) Bendros aparatinės įrangos gedimų šalinimas;
f) atsargumas veikiant.
3. Mokymo nuo durų iki durų mokymo paslauga. už vizą, kelionės ir apgyvendinimo išlaidas padengs klientas. Mokymo laikotarpiu geriau susitarti vertėją abiems mūsų inžinieriams. Treniruočių laikas: 3–5 dienos.

Garantija


a) .1 Metai visai mašinai (deramasi dėl žmogaus padarytos žalos.).
b). Lazerio šaltiniui suteikiama 2 metų garantija
c) .visą techninę priežiūrą ir atsarginių dalių tiekimą
d) Nemokamas operacijų štabo mokymas. (inžinierius gali vykti į užsienį derybose.)

Pakavimas ir gabenimas


1.Mūsų medinis dėklas yra apdorotas fumigacijos būdu. Nereikia medienos apžiūros, taupant pristatymo laiką.
2.Visos mašinos dalys buvo padengtos minkštomis medžiagomis, daugiausia naudojant perlų vilną.
Venkite bet kokių pažeidimų, kurie gali atsitikti pristatymo procese. Tada sandariai užklijuosime plastiką, įsitikinkite, kad uždengtos minkštos medžiagos nepažeistos, taip pat venkite vandeniui ir rūdijimui atsparių medžiagų.
3.Patyčiausias yra medinis dėklas su pritvirtintais klojiniais.
4. Medinio korpuso apačioje yra tvirtas geležinis domkratas, patogus naudoti ir transportuoti.
