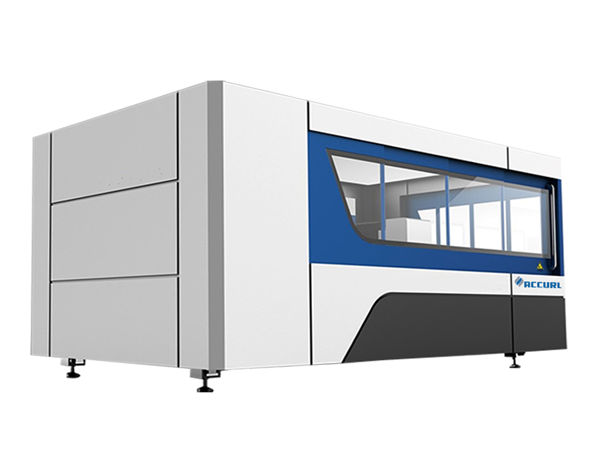

fiber laser sheet metal cutter 3 axis for automobile manufacturing

Produkto Aprašymas

Sertifikavimas: CE
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1Nustatykite
Kaina: Sutartinė
Informacija apie pakuotę: 1 * 40GP talpykla
Pristatymo laikas: 30dienos
Mokėjimo sąlygos: L / C, D / A, T / T, D / P, „Western Union“

Išsamus produkto aprašymas

Taikymas ::	Visos metalo medžiagos	Pjovimo storis:	SS iki 12mm, MS iki 22cm
Lazerio tipas ::	Importuotas originalus pluošto lazeris	Min. Linijos plotis:	0,1 mm
Palaikomas grafinis formatas ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Maksimalus pagreitis:	1G
Pakartotinis tikslumas ::	+/- 0,03 mm	Darbinė temperatūra::	0–45 ° C
Aušinimo režimas:	Vandens aušinimas	Svoris (kg):	4600
Įtampa::	AC380 V ± 10% 50Hz (60Hz)	Pjovimo plotas:	3000x1500mm

Pagrindinės funkcijos

1) „Accurl“ lazeriu pjaustoma mašina, kurios tikslumas yra didžiausias Kinijoje, ji gali iškirpti nedidelio metalo dviračio dizainą, kurio dydis yra pusė monetos, ir puikiai supjaustyti 6 mm švelnaus plieno, per vieną minutę galima išpjauti 120 skylių.
2) 600 ℃ terminis apdorojimas, 24 valandos aušinimas krosnyje, 8 metrų ortakio frezavimas, tikslus suvirinimas apsaugant CO2, kad užtikrintumėte 20 metų naudojimą be deformacijų.
3) Naudodamiesi lazerinio elektros spintelės integravimo dizainu, uždenkite nedidelį plotą, taupykite vietą, minimalistinis dizainas.
4) laužo automobilio simetrišką dizainą, abi pusės gali išvalyti atliekas; Įdėkite mašiną į rombą neturi nei kairės, nei dešinės reikalavimų; Pneumatinis keltuvo įtaisas, neleidžiantis medžiagai subraižyti.
5) Specialiai naudojamas pjaustyti 0,5–6 mm anglinio plieno, 0,5–5 mm nerūdijančio plieno, cinkuoto plieno, elektrolitiniu cinku dengto plieno lakštus, silicio plieną ir kitų rūšių plonus metalo lakštus.1000W gali pjaustyti 3 mm aliuminio ir 2 mm vario.

Specifikacija

Lazerio terpė	Pluošto
Pjovimo diapazonas (L * W)	3000 mm × 15000 mm
Z ašies smūgis	250 mm
Maks. padėties nustatymo greitis	120 m / min
X, Y ašies maks. pagreitinti greitį	1.0G
Aušinimo forma	Vandens aušinimas
Lazerio bangos ilgis	1070 nm
Lazerio šaltinio išėjimo galia	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Pasirenkama)
Min. pjovimo spraga	≤ 0,1 mm
X, Y ir Z ašių padėties nustatymo tikslumas	± 0,03 mm
Pakartotinis X, Y ir Z ašių padėties nustatymo tikslumas	± 0,01 mm
Pjovimo medžiagos storis (pagal medžiagą)	0,2 - 25 mm
Vairuotojo modelis	Importuotas servovariklis
Energijos poreikis	380 V, 50/60 Hz
Darbinė temperatūra	0–45 ℃
Nepertraukiamas darbo laikas	24 valandos
Mašinos svoris	Apie 8600 kg
Bendras maitinimo šaltinio apsaugos lygis	IP54

Pjovimo storio etaloninė lentelė

Lazerio galia	Maksimalus pjovimo storis
Lazerio galia	Anglies plienas (mm)	Nerūdijantis plienas (mm)	Aliuminis (mm)	Žalvaris (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Virš parametras skirtas tik nuorodoms

Taikymo pramonė

Aerospace technology, rocket, plane, robot, elevator, steamship and automobile manufacturing and metal parts processing industry for metal plate, advertisement, kitchen ware, bit tool, hardware etc.

Išsamūs vaizdai

	Vardas:Mašinos korpusas ir priedai.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant CO2, kad būtų užtikrintas 20 metų naudojimas be deformacijų. b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus. c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą.
Vardas:Kintamos srovės servovariklis ir vairuotojasImportuotas servo variklis (Y ašis, varoma dviejų servo variklių) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą.
	Vardas:Tikslūs linijiniai vadovai. Patobulinta pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavara ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas.
Vardas:Pjovimo galva Bekontaktė pjovimo galvutė turi automatinio aukščio stebėjimo ir prieš susidūrimo funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas.
	Vardas:Greitas lazerio greitis, didelio tikslumo pjovimo linija ir sklandus pjovimo kraštas

Mėginių pjaustymas

Mokymai

Garantinis aptarnavimas, nuo mokymų iki mašinų montavimo (3 būdai):
1.Traukimo vaizdo įrašas ir vartotojo instrukcija anglų kalba, kurie bus siūlomi diegiant, eksploatuojant, prižiūrint ir šalinant gedimus, ir techninis vadovas, kuris bus pateiktas el. Paštu, faksu, telefonu / „WhatsApp“ / „skype“ // ir pan., Kai susitiksite kai kurios diegimo, naudojimo ar reguliavimo problemos.
2.Jūsų įmonė gali pasirūpinti, kad technologas ateitų į mūsų gamyklą išmokti bazinių žinių apie įrangą ir eksploatavimo pagrindus, pakankamas mokymo laikas apie 3–5 dienas, mokymo turinys yra toks:
a) bendras piešimo programinės įrangos mokymas;
b) treniruoklių įjungimo ir išjungimo procedūros;
c) Valdymo pulto ir programinės įrangos parametrų reikšmė, parametrų diapazono nustatymas
d) pagrindinis mašinos valymas ir priežiūra;
e) Bendros aparatinės įrangos gedimų šalinimas;
f) atsargumas veikiant.
3. Mokymo nuo durų iki durų mokymo paslauga. už vizą, kelionės ir apgyvendinimo išlaidas padengs klientas. Mokymo laikotarpiu geriau susitarti vertėją abiems mūsų inžinieriams. Treniruočių laikas: 3–5 dienos.

Garantija

a).1Year for the whole machine for metal fiber laser cutting machine.(Man-made Damage is negotiated.).
b). Lazerio šaltiniui suteikiama 2 metų garantija
c) .visą techninę priežiūrą ir atsarginių dalių tiekimą
d) Nemokamas operacijų štabo mokymas. (inžinierius gali vykti į užsienį derybose.)

Pakavimas ir gabenimas

1.Mūsų medinis dėklas yra apdorotas fumigacijos būdu. Nereikia medienos apžiūros, taupant pristatymo laiką.
2.Visos mašinos dalys buvo padengtos minkštomis medžiagomis, daugiausia naudojant perlų vilną.
Venkite bet kokių pažeidimų, kurie gali atsitikti pristatymo procese. Tada sandariai užklijuosime plastiką, įsitikinkite, kad uždengtos minkštos medžiagos nepažeistos, taip pat venkite vandeniui ir rūdijimui atsparių medžiagų.
3.Patyčiausias yra medinis dėklas su pritvirtintais klojiniais.
4. Medinio korpuso apačioje yra tvirtas geležinis domkratas, patogus naudoti ir transportuoti.
