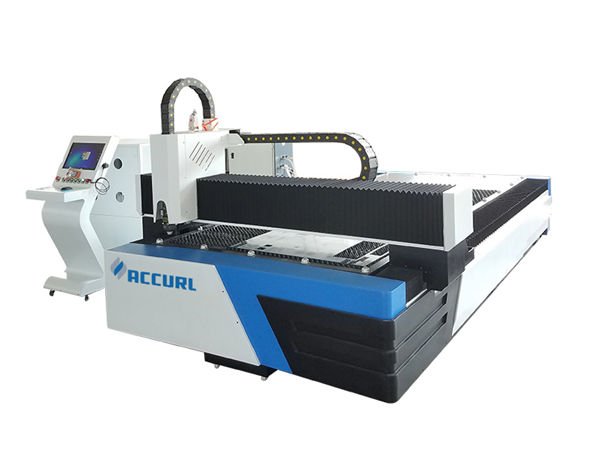

„ipg“ / „raycus cnc“ pluošto lazerinis pjovimo aparatas lakštinio metalo pjaustytuvas

„ipg“ / „raycus cnc“ pluošto lazerinis pjovimo aparatas lakštinio metalo pjaustytuvas

Produkto Aprašymas

Sertifikavimas: CE
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1Nustatykite
Kaina: Sutartinė
Informacija apie pakuotę: 1 * 20 GB talpykla
Pristatymo laikas: 30dienos
Mokėjimo sąlygos: L / C, D / A, T / T, D / P, „Western Union“

Išsamus produkto aprašymas

Taikymas:Visos metalo medžiagosPjovimo storis:SS iki 10mm, MS iki 22cm
Lazerio tipas:PluoštoCNC ar ne:Taip
Aušinimo režimas:Vandens aušinimasValdymo programinė įranga:Kiškis
Palaikomas grafinis formatas:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTKilmės vieta:Kinija
Modelio numeris::TY-3015JBTeikiamos garantinio aptarnavimo paslaugos:Inžinieriai, galintys aptarnauti mašinas užsienyje
Pakartotinis tikslumas ::+ -0,03mmDarbinė temperatūra::0–45 ° C
Darbinė drėgmė ::5%-95%Lazerio šaltinis:Kinų arba importuotų
Įtampa::AC380 V ± 10% 50Hz (60Hz)Pjovimo plotas:3000 * 1500mm standartinis, didesnis gali būti pritaikytas

Mašinos korpusas

1. Taiyi mašinos korpusas su 8 mm plieno konstrukcija, 600 ℃ terminiu apdorojimu, tikslus suvirinimas, kad būtų užtikrintas 20 metų naudojimas be deformacijų.
2. Statramsčiai su liejiniais iš magnio lydinių, tvirtas stabilumas be deformacijų, greitas judėjimas.
3. Didelio efektyvumo zonavimo rūkymo sistema abiejose mašinos korpuso pusėse. Didelė segmentinė dulkių ir rūkymo kolekcija sumažins žalą darbuotojui.
4. Importuotas tikslus flanšo reduktorius ir servovariklis, greitas važiavimo greitis.
5. 70 ašmenų ir 6 slankiojančios juostos, esančios ant mašinos lovos, su uždarytais ašmenimis, kad būtų mažiau perspėjama apie mašiną, slankiojančios juostos, dirbančios su cilindrais, norint lengvai įkelti ir atsisiųsti lapus.
6. Lanksčią pakrovimo dėžę galima atidaryti priekyje ir iš abiejų pusių, tai yra patikima mašinos darbo sąlyga.

Specifikacija

Lazerinis šaltinisIPG / „Raycus“ / „Nlight“
Mašinos kėbulasožinės struktūros
Darbinės kelionėsDidelio tikslumo rutulinis sraigtinis skaitmeninis valdymo stalas su padavimo įtaisu
Maksimalus bėgimo greitis80m / min
X / Y vietos tikslumas0,03 mm / m
Maitinimas380 V 50 Hz / 60 Hz
X / Y pakartotas vietos tikslumas± 0,03 mm
Bėgimo temperatūra0–45 ° C
Maksimalus pagreitis1.0G
Mašinos bendroji galia<16KVA
Taikomosios medžiagosPlonas švelnus plienas, nerūdijantis plienas ir kiti metalo lakštai
Pjovimo zona3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Bendras svoris4500KGS

Pjovimo atskaitos lentelė

Lazerio galiaMaksimalus pjovimo storis
Anglies plienas (mm)Nerūdijantis plienas (mm)Aliuminis (mm)Žalvaris

(mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Virš parametras skirtas tik nuorodoms

Išsamūs vaizdai

Vardas:Mašinos korpusas ir priedai.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant CO2, kad būtų užtikrintas 20 metų naudojimas be deformacijų.
b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus.
c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą.
Vardas:Kintamos srovės servovariklis ir vairuotojasImportuotas servo variklis (Y ašis, varoma dviejų servo variklių) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą.
Vardas:Tikslūs linijiniai vadovai. Patobulinta pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavara ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas.
Vardas:Pjovimo galvutėBekontaktinė pjovimo galvutė turi automatinio aukščio stebėjimo ir susidūrimo su savimi funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas.
Vardas:Greitas lazerio greitis, didelio tikslumo pjovimo linija ir sklandus pjovimo kraštas



Mėginių pjaustymas

Mokymai

Pasirašius sutartį jūsų įmonė gali pakviesti technologą atvykti į mūsų gamyklą išmokti bazinių žinių apie įrangą ir eksploatavimo pagrindus, pakankamo mokymo laiko apie 1-3 dienas, mokymo turinys yra toks:
a) bendras piešimo programinės įrangos mokymas;
b) treniruoklių įjungimo ir išjungimo procedūros;
c) Valdymo pulto ir programinės įrangos parametrų reikšmė, parametrų diapazono nustatymas;
d) pagrindinis mašinos valymas ir priežiūra;
e) Bendros aparatinės įrangos gedimų šalinimas;
f) atsargumas veikiant

Garantija

a) .1 Metai visai mašinai (deramasi dėl žmogaus padarytos žalos.).
b). Lazerio šaltiniui suteikiama 2 metų garantija
c) .visą techninę priežiūrą ir atsarginių dalių tiekimą
d) Nemokamas operacijų štabo mokymas. (inžinierius gali vykti į užsienį derybose.)
