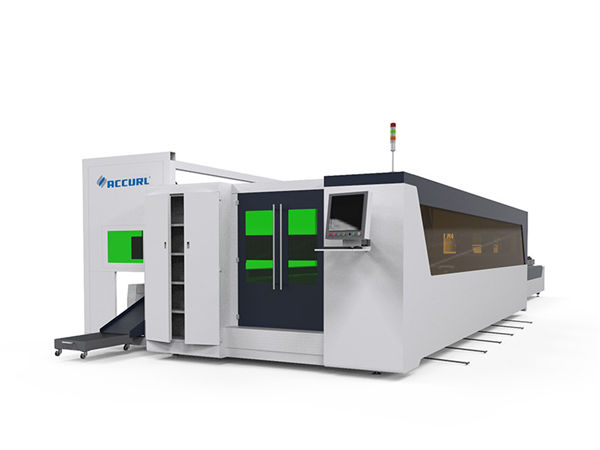

didelio efektyvumo 3D vario vamzdžių pjaustymo mašina / 3D pjaustymo mašina

Produkto Aprašymas

Sertifikavimas: CE
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1Nustatykite
Kaina: Sutartinė
Informacija apie pakuotę: 1 * 20 GB talpykla
Pristatymo laikas: 30dienos
Mokėjimo sąlygos: L / C, D / A, T / T, D / P, Western Union, L / C
Tiekimo galimybė: 50 setų per mėnesį

Išsamus produkto aprašymas

Taikymas ::	Visos metalo medžiagos	Pjovimo storis:	SS iki 10mm, MS iki 22cm
Lazerio tipas ::	Pluošto	CNC arba ne ::	Taip
Aušinimo režimas ::	Vandens aušinimas	Valdymo programinė įranga ::	Kiškis
Palaikomas grafinis formatas ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Kilmės vieta::	Kinija
Modelio numeris::	TY-3015DG	Teikiamos garantinio aptarnavimo paslaugos ::	Inžinieriai, galintys aptarnauti mašinas užsienyje
Pakartotinis tikslumas ::	+ -0,03mm	Darbinė temperatūra::	0–45 ° C
Darbinė drėgmė ::	5%-95%	Vamzdžių pjovimo diapazonas:	20–130 mm x 3 000 mm
Įtampa::	AC380 V ± 10% 50Hz (60Hz)	Pjovimo plotas:	3000 * 1500mm standartinis, didesnis gali būti pritaikytas

Pagrindinės funkcijos

1. Mūsų mašinos korpusas su 8 mm plieno konstrukcija, 600 ℃ terminiu apdorojimu, tikslus suvirinimas, kad užtikrintume 20 metų naudojimą be deformacijų.
2. Statramsčiai su liejiniais iš magnio lydinių, tvirtas stabilumas be deformacijų, greitas judėjimas.
3. Didelio efektyvumo zonavimo rūkymo sistema abiejose mašinos korpuso pusėse. Didelė segmentinė dulkių ir rūkymo kolekcija sumažins žalą darbuotojui.
4. Importuotas tikslus flanšo reduktorius ir servovariklis, greitas važiavimo greitis.
5. 70 ašmenų ir 6 slankiojančios juostos, esančios ant mašinos lovos, su uždarytais ašmenimis, kad būtų mažiau perspėjama apie mašiną, slankiojančios juostos, dirbančios su cilindrais, norint lengvai įkelti ir atsisiųsti lapus.
6. Lanksčią pakrovimo dėžę galima atidaryti priekyje ir iš abiejų pusių, tai yra patikima mašinos darbo sąlyga.

Privalumas

1. Palyginkite su tradiciniu lazeriu. Pluošto lazeris labiau apsaugo aplinką:
2. Daug mažesnės energijos sąnaudos: pluošto lazerio fotokeitiklio efektyvumas yra 15 kartų didesnis nei tradicinio lazerio.
3. Aukštesnė lazerio taškinė kokybė: vieno modulio lazerio šaltinis
4. Mažesnės sąnaudos: elektros energijos suvartojimas yra mažesnis nei 7 kW per valandą.

Specifikacija

Modelis	TY-3015DG
Lazerio terpė	Pluošto
Pjovimo diapazonas (L * W)	3000 mm × 1500 mm
Z ašies smūgis	250 mm
Maks. padėties nustatymo greitis	120 m / min
X, Y ašies maks. pagreitinti greitį	1.0G
Aušinimo forma	Vandens aušinimas
Lazerio bangos ilgis	1070 nm
Lazerio šaltinio išėjimo galia	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Pasirenkama)
Min. pjovimo spraga	≤ 0,1 mm
X, Y ir Z ašių padėties nustatymo tikslumas	± 0,03 mm
Pakartotinis X, Y ir Z ašių padėties nustatymo tikslumas	± 0,01 mm
Pjovimo medžiagos storis (pagal medžiagą)	0,2 - 25 mm
Vairuotojo modelis	Importuotas servovariklis
Energijos poreikis	380 V, 50/60 Hz
Darbinė temperatūra	0–45 ℃
Nepertraukiamas darbo laikas	24 valandos
Mašinos svoris	Apie 12000 kg
Bendras maitinimo šaltinio apsaugos lygis	IP54

Išsamūs vaizdai

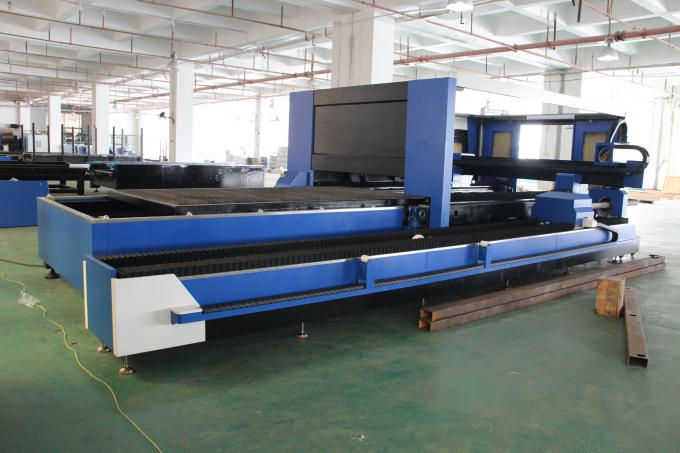

	Vardas: Mašinos korpusas ir aksesuaras a.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant nuo CO2, kad būtų užtikrintas 20 metų naudojimas be deformacijų. b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus. c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą.
Vardas:AC servo variklis ir vairuotojas Importuotas servovariklis (Y ašis, varomas dviem servovarikliais) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą.
	Vardas:Tikslūs linijiniai kreiptuvai Pažangi pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavarų ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas ..
Vardas:Pjovimo galva Bekontaktė pjovimo galvutė turi automatinio aukščio stebėjimo ir prieš susidūrimo funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas.
	Vardas:Lazerio šaltinis greitas, aukšto tikslumo pjovimo linija ir sklandus pjovimo kraštas

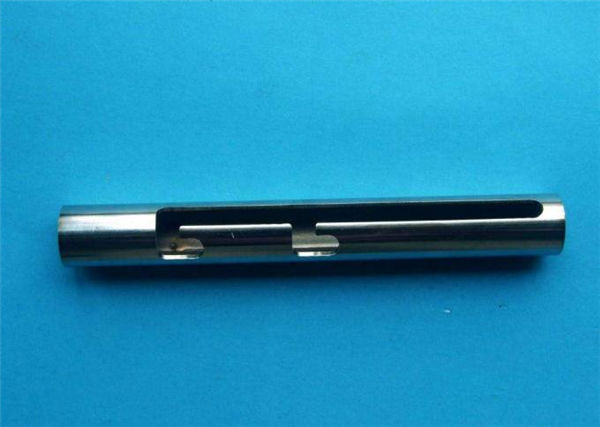

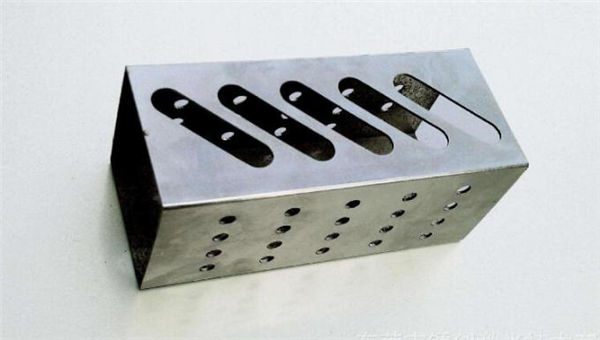

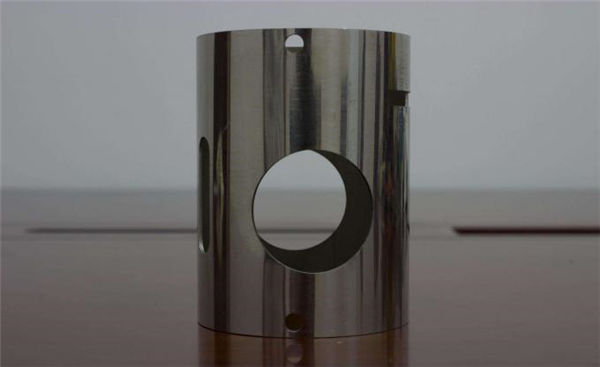

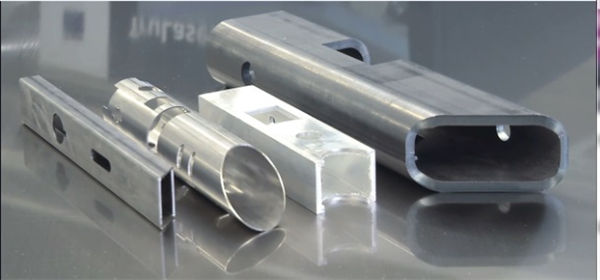

Iškirpti mėginiai

Mokymai

Pasirašius sutartį jūsų įmonė gali pakviesti technologą atvykti į mūsų gamyklą išmokti bazinių žinių apie įrangą ir eksploatavimo pagrindus, pakankamo mokymo laiko apie 1-3 dienas, mokymo turinys yra toks:
a) bendras piešimo programinės įrangos mokymas;
b) treniruoklių įjungimo ir išjungimo procedūros;
c) Valdymo pulto ir programinės įrangos parametrų reikšmė, parametrų diapazono nustatymas;
d) pagrindinis mašinos valymas ir priežiūra;
e) Bendros aparatinės įrangos gedimų šalinimas;
f) atsargumas veikiant

Garantija

a) .1Vietų pluošto lazerinio pjovimo staklių visos mašinos metai. (Dėl derybų dėl žmogaus padarytos žalos.).
b). Lazerio šaltiniui suteikiama 2 metų garantija
c) .visą techninę priežiūrą ir atsarginių dalių tiekimą
d) Nemokamas operacijų štabo mokymas. (inžinierius gali vykti į užsienį derybose.)
