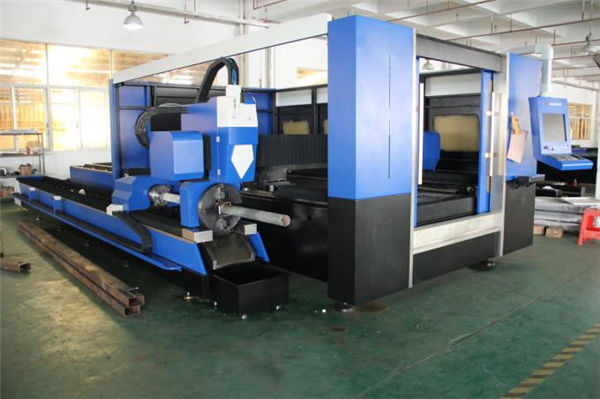

cypcut pluošto 3D lazeriu pjaustymo mašina 1070 nm lazerio bangos ilgis

Produkto Aprašymas

Sertifikavimas: CE
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1Nustatykite
Kaina: Sutartinė
Informacija apie pakuotę: 1 * 20 GB talpykla
Metalo lakštų ir vamzdžių lazerinio pjovimo staklių pristatymo laikas: 30 dienų
Mokėjimo sąlygos: L / C, D / A, T / T, D / P, Western Union, L / C
Tiekimo galimybė: 50 setų per mėnesį

Išsamus produkto aprašymas

Taikymas ::	Visos metalo medžiagos	Pjovimo storis:	SS iki 10mm, MS iki 22cm
Lazerio tipas ::	Pluošto	CNC arba ne ::	Taip
Aušinimo režimas ::	Vandens aušinimas	Valdymo programinė įranga ::	Kiškis
Palaikomas grafinis formatas ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Kilmės vieta::	Kinija
Modelio numeris::	TY-3015DG	Teikiamos garantinio aptarnavimo paslaugos ::	Inžinieriai, galintys aptarnauti mašinas užsienyje
Pakartotinis tikslumas ::	+ -0,03mm	Darbinė temperatūra::	0–45 ° C
Darbinė drėgmė ::	5%-95%	Apdorojimo diapazonas:	20–130 mm x 3 000 mm
Įtampa::	AC380 V ± 10% 50Hz (60Hz)	Pjovimo plotas:	3000 * 1500mm standartinis, didesnis gali būti pritaikytas

Mašinos korpusas

1. Mūsų mašinos korpusas su 8 mm plieno konstrukcija, 600 ℃ terminiu apdorojimu, tikslus suvirinimas, kad užtikrintume 20 metų naudojimą be deformacijų.
2. Statramsčiai su liejiniais iš magnio lydinių, tvirtas stabilumas be deformacijų, greitas judėjimas.
3. Didelio efektyvumo zonavimo rūkymo sistema abiejose mašinos korpuso pusėse. Didelė segmentinė dulkių ir rūkymo kolekcija sumažins žalą darbuotojui.
4. Importuotas tikslus flanšo reduktorius ir servovariklis, greitas važiavimo greitis.
5. 70 ašmenų ir 6 slankiojančios juostos, esančios ant mašinos lovos, su uždarytais ašmenimis, kad būtų mažiau perspėjama apie mašiną, slankiojančios juostos, dirbančios su cilindrais, norint lengvai įkelti ir atsisiųsti lapus.
6. Lanksčią pakrovimo dėžę galima atidaryti priekyje ir iš abiejų pusių, tai yra patikima mašinos darbo sąlyga.

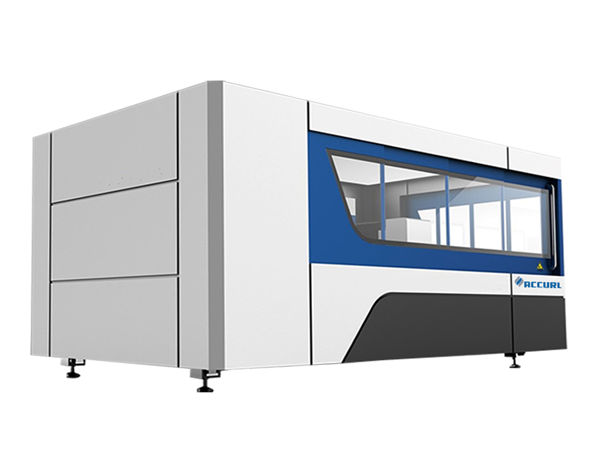

cypcut pluošto 3D lazeriu pjaustymo mašina 1070 nm lazerio bangos ilgis

Pluošto lazerinio aparato pranašumas

1) Puiki sijos kokybė: mažesnis fokusavimo skersmuo ir didelis darbo efektyvumas, aukšta kokybė.
2) didelis pjovimo greitis: pjovimo greitis yra didesnis nei 60m / min
3) stabilus veikimas: priimant aukščiausius pasaulyje importuojamus pluošto lazerius, stabilus našumas, pagrindinės dalys gali būti
pasiekti 100 000 valandų;
4) Aukštas fotoelektrinės konversijos efektyvumas: palyginkite su CO2 lazeriu pjaustymo mašina,
Pluošto lazeriu pjaustymo mašina fotoelektros konvertavimo efektyvumą padidina tris kartus
5) Mažos išlaidos ir mažai priežiūros: taupykite energiją ir saugokite aplinką. Fotoelektros konversijos koeficientas
yra iki 25-30%. Mažos elektros energijos sąnaudos, tai yra tik apie 20% –30% tradicinio CO2 lazerio
Pjaustymo mašina. Skaidulinės linijos perdavimui nereikia atspindėti objektyvo, sutaupykite priežiūros išlaidas;
6) lengvas valdymas: skaidulinės linijos perdavimas, nereguliuojamas optinis kelias;
7) Ypač lankstūs optiniai efektai: Kompaktiškas dizainas, lengvai taikomi lankstūs gamybos reikalavimai.

Specifikacija

Lazerio terpė	Pluošto
Pjovimo diapazonas (L * W)	3000 mm × 1500 mm
Z ašies smūgis	250 mm
Maks. padėties nustatymo greitis	120 m / min
X, Y ašies maks. pagreitinti greitį	1.0G
Aušinimo forma	Vandens aušinimas
Lazerio bangos ilgis	1070 nm
Lazerio šaltinio išėjimo galia	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Pasirenkama)
Min. pjovimo spraga	≤ 0,1 mm
X, Y ir Z ašių padėties nustatymo tikslumas	± 0,03 mm
Pakartotinis X, Y ir Z ašių padėties nustatymo tikslumas	± 0,01 mm
Pjovimo medžiagos storis (pagal medžiagą)	0,2 - 25 mm
Vairuotojo modelis	Importuotas servovariklis
Energijos poreikis	380 V, 50/60 Hz
Darbinė temperatūra	0–45 ℃
Nepertraukiamas darbo laikas	24 valandos
Mašinos svoris	Apie 12000 kg
Bendras maitinimo šaltinio apsaugos lygis	IP54

Išsamūs vaizdai

	Vardas: Mašinos korpusas ir aksesuaras a.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant nuo CO2, kad būtų užtikrintas 20 metų naudojimas be deformacijų. b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus. c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą.
Vardas:AC servo variklis ir vairuotojas Importuotas servovariklis (Y ašis, varomas dviem servovarikliais) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą.
	Vardas:Tikslūs linijiniai kreiptuvai Pažangi pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavarų ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas ..
Vardas:Pjovimo galva Bekontaktė pjovimo galvutė turi automatinio aukščio stebėjimo ir prieš susidūrimo funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas.
	Vardas:Lazerio šaltinis greitas, aukšto tikslumo pjovimo linija ir sklandus pjovimo kraštas

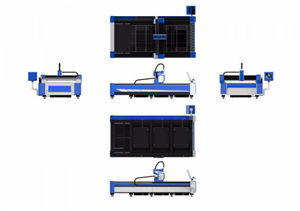

Vardas: Mašinos korpusas ir aksesuaras

a.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant nuo CO2, kad būtų užtikrintas 20 metų naudojimas be deformacijų.
b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus.
c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą.

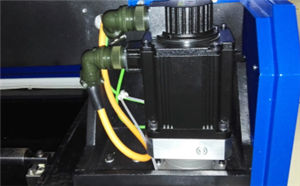

Vardas:AC servo variklis ir vairuotojas

Importuotas servovariklis (Y ašis, varomas dviem servovarikliais) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą.

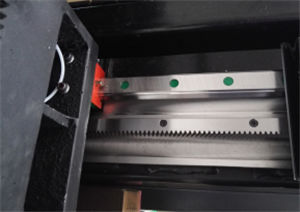

Vardas:Tikslūs linijiniai kreiptuvai

Pažangi pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavarų ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas ..

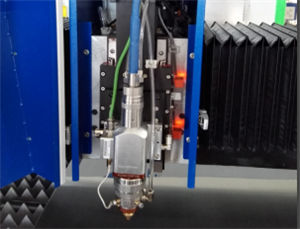

Vardas:Pjovimo galva

Bekontaktė pjovimo galvutė turi automatinio aukščio stebėjimo ir prieš susidūrimo funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas.

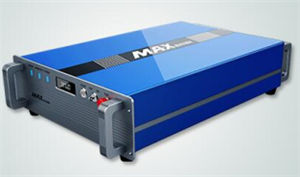

Vardas:Lazerio šaltinis

greitas, aukšto tikslumo pjovimo linija ir sklandus pjovimo kraštas

Mėginių pjaustymas

Mokymai

Pasirašius sutartį jūsų įmonė gali pakviesti technologą atvykti į mūsų gamyklą išmokti bazinių žinių apie įrangą ir eksploatavimo pagrindus, pakankamo mokymo laiko apie 1-3 dienas, mokymo turinys yra toks:
a) bendras piešimo programinės įrangos mokymas;
b) treniruoklių įjungimo ir išjungimo procedūros;
c) Valdymo pulto ir programinės įrangos parametrų reikšmė, parametrų diapazono nustatymas;
d) pagrindinis mašinos valymas ir priežiūra;
e) Bendros aparatinės įrangos gedimų šalinimas;
f) atsargumas veikiant,

Garantija

a) .1Vietų pluošto lazerinio pjovimo staklių visos mašinos metai. (Dėl derybų dėl žmogaus padarytos žalos.).
b). Lazerio šaltiniui suteikiama 2 metų garantija
c) .visą techninę priežiūrą ir atsarginių dalių tiekimą
d) Nemokamas operacijų štabo mokymas. (inžinierius gali vykti į užsienį derybose.)
