graviravimo lazeriu graviravimo mašina 10 metrų aparato korpuso dizainas

Produkto Aprašymas

Sertifikavimas: CE
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1Nustatykite
Kaina: Sutartinė
Informacija apie pakuotę: 1 * 40GP talpykla
Pristatymo laikas: 30dienos
Mokėjimo sąlygos: L / C, D / A, T / T, D / P, „Western Union“

Išsamus produkto aprašymas

Taikymas:	Visos metalo medžiagos	Pjovimo storis:	Iki 1 mm SS
Lazerio tipas:	Importuotas originalus pluošto lazeris	Maksimalus pjovimo storis:	20mm / CS; 10mm / SS
Min. Linijos plotis:	0,1 mm	Valdymo programinė įranga:	Kiškis
Palaikomas grafinis formatas:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Markės pavadinimas:
Pakartotinis tikslumas:	+/- 0,03 mm	Darbinė temperatūra:	0–45 ° C
Aušinimo režimas:	Vandens aušinimas	Lazerio šaltinis:	IPG / „Nlight“ / „Raycus“ / maks
Įtampa:	AC380 V ± 10% 50Hz (60Hz)	Pjovimo plotas:	3000x1500mm

Taikymas

Taikoma standartinei nerūdijančio plieno juostai, kurios storis nuo 0,2 iki 14 mm

Produktas

Iškirpti apvalų apskritimą 100-800mm

Projekto konfigūracija

kodas	Punktas
1	Laužo šalinimo sistema
2	Mechaninė ranka
3	Pjovimo lazeriu mašina
4	Centrinė elektrinė valdymo spintelė
5	Vėsinimo sistema
6	Šėrimo mašina

Lazerinio aparato spec

Lazerio terpė	Pluošto
Pjovimo diapazonas (L * W)	10000 mm × 15000 mm
Z ašies smūgis	250 mm
Maks. padėties nustatymo greitis	120 m / min
X, Y ašies maks. pagreitinti greitį	1.0G
Aušinimo forma	Vandens aušinimas
Lazerio bangos ilgis	1070 nm
Lazerio šaltinio išėjimo galia	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Pasirenkama)
Min. pjovimo spraga	≤ 0,1 mm
X, Y ir Z ašių padėties nustatymo tikslumas	± 0,03 mm
Pakartotinis X, Y ir Z ašių padėties nustatymo tikslumas	± 0,01 mm
Pjovimo medžiagos storis (pagal medžiagą)	0,2 - 25 mm
Vairuotojo modelis	Importuotas servovariklis
Energijos poreikis	380 V, 50/60 Hz
Darbinė temperatūra	0–45 ℃
Nepertraukiamas darbo laikas	24 valandos
Mašinos svoris	Apie 12000 kg
Bendras maitinimo šaltinio apsaugos lygis	IP54

Lazerio pjovimo staklės parametras

Tekinimo staklės yra pagamintos iš bendros suvirinimo struktūros, kai atkaitinimas po įtempių pašalinimo buvo grubus apdirbimas ir metalo apdailos antrinis vibracijos senėjimo apdorojimas, geriau išsprendžia suvirinimo metu susidarančius įtempius, taigi žymiai pagerina staklių stabilumą.X, Y, Z ašis priima japonišką servovariklį, aprūpintą aukšto tikslumo šlifavimo pavarų reduktoriumi ir standumo stovu, aukšto tikslumo linijiniu kreipikliu, tokiu kaip efektyvus transmisijos mechanizmas, efektyviai garantuoja perdavimo tikslumą; Mašinoje yra automatinis tepimo įtaisas, pjovimo vietoje yra dulkių įrenginys, mašina atliekoms pjaustymo vietos apačioje, mechaninis pjovimo judesys, išlaikykite prastą lanko užpildymą, nereikia grįžti į kilmę po vienkartinės pjovimo kelionės, taigi sutaupant daug laiko, pjovimo greitis labai pagerėjo. Apskaičiavus, šis patobulinimas gali pagerinti daugiau nei 15% pjovimo efektyvumą.

Judantis pjovimo lovos judesio valdymas grandine, varomu servo varikliu, lovos paviršius yra sudarytas iš vario ir aliuminio cilindro dangtelio, varinis dangtelis gali efektyviai sumažinti įbrėžimo plokštę, sumažinti pakeitimo išlaidas.

Surinkimo, atsukimo, tiesinimo, padavimo įtaiso parametrai

Kodas	Spektaklis	Parametras	Pastaba
1	maksimali ritės apkrova	10T (maks.)
2	Ritės plotis	200 mm ～ 1300 mm
3	Ritės storis	0,3 mm ～ 1,5 mm
4	medžiagos ritinio vidinis skersmuo	Ø460-530mm
5	medžiagos ritinio išorinis skersmuo	Ø1300mm (maks.)
6	gamybos linijos greitis	20m / min
7	pakrovimo režimas	pakrovimo automobilis
8	Įtempimo metodas	hidraulinis išsiplėtimas
9	stabdymo metodas	Pneumatinis diskinis stabdys
10	Šėrimo kontrolė	elektros indukcija
11	atsukti	dažnio valdymas
12	Vežėjas; Medžiaga su užsegimu	automatinis
13	presavimo įtaisas	Automatinis
14	Plokščias volelis	aukštyn 11 žemyn 12
15	žiupsnelis ritinio	1 komplektas
16	tiektuvas	žiupsnelis volelis
17	Tiektuvo vairuotojas	servo variklis

Iškirpimo pavyzdžiai: (pridedamos nuotraukos yra nuorodos, susisiekite su mumis dėl detalaus vaizdo įrašo)

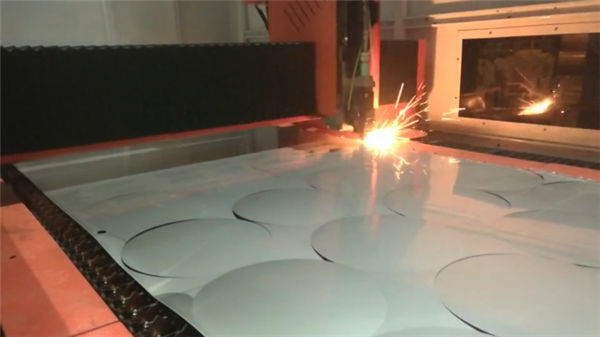

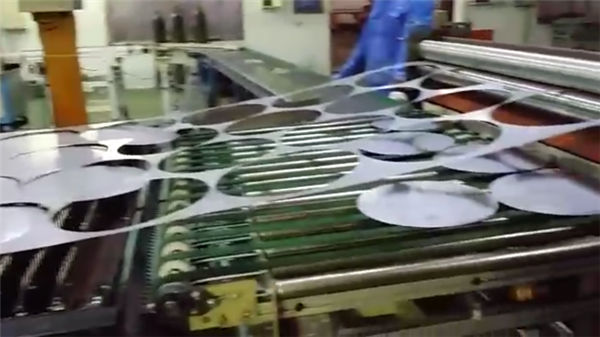

Mėginių pjaustymas

Išankstinio pardavimo paslauga

1. Nemokamas mėginių pjaustymas,
Norėdami nemokamai išpjaustyti / išbandyti mėginius, atsiųskite mums savo CAD failą, čia atliksime pjaustymą ir padarykite vaizdo įrašą, kad parodytų pjaustymą, arba atsiųskite pavyzdį jums patikrinti pjaustymo kokybę.
2. Individualus mašinos dizainas
Pagal kliento prašymą galime patobulinti savo mašiną, kad klientui būtų patogiau ir būtų didesnis gamybos efektyvumas.

Aptarnavimas po pardavimo

A. Įrenginys bus aprūpintas mokymo vaizdo įrašu ir vartotojo instrukcija anglų kalba apie įrengimą, naudojimą, techninę priežiūrą ir gedimų šalinimą. Techninis vadovas bus pateiktas el. Paštu, faksu, telefonu, „skype“….
B. Mes siūlome techniką kliento svetainėje įrengti ir apmokyti, klientas padengia vizą, bilietą, vietines pragyvenimo išlaidas.
C. Klientas gali atvykti į mūsų gamyklą mokytis. Mes pasiūlysime montavimo, eksploatavimo, mašinų gedimo ir priežiūros mokymus.
Mokymo metu mūsų dirbtuvėse siūlome nemokamą mokymą ir pragyvenimą 7 dienas, ribokite 2 žmones.

Garantija

a) .1 Metai visai mašinai (deramasi dėl žmogaus padarytos žalos.).
b). Lazerio šaltiniui suteikiama 2 metų garantija
c) .visą techninę priežiūrą ir atsarginių dalių tiekimą
d) Nemokamas operacijų štabo mokymas. (inžinierius gali vykti į užsienį derybose.)

DUK

1 klausimas: Kaip aš galiu gauti geriausią mašiną?
Galite pasakyti mums savo darbo medžiagą, detalius darbus pagal paveikslėlį ar vedio, kad galėtume įvertinti, ar mūsų mašina patenkina jūsų poreikį, ar ne. Tada mes galime jums pasiūlyti geriausią modelį, atsižvelgiant į mūsų patirtį.

2 klausimas: Ar pirmą kartą naudojuosi tokio tipo mašinomis, ar lengva valdyti?
Mes jums atsiųsime vedio vadovą ir vadovą anglų kalba, jis gali išmokyti valdyti mašiną. Jei vis dar negalite išmokti ja naudotis, galime jums padėti naudodamiesi „Teamviewer“ internetinės pagalbos programine įranga. Arba galime kalbėtis telefonu, el. Paštu ar kitais kontaktiniais būdais.

3 klausimas: Kaip aš galėčiau padaryti, jei mašina turi problemų mano vietoje?
Galėtume jums atsiųsti nemokamų dalių garantiniu laikotarpiu, jei mašinoms kiltų kokių nors problemų, susijusių su „įprastu naudojimu“.

4 klausimas: ar jūs organizuojate mašinų gabenimą?
Taip, mieli gerbiami klientai, už FOB ar CIF kainą mes jums suorganizuosime siuntimą. Už EXW kainą klientai turi pasirūpinti siuntimu patys arba savo agentams.
