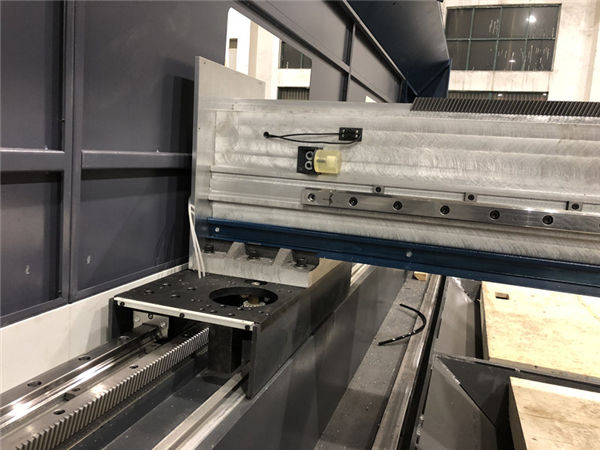

mažo dydžio tikslaus pluošto lazeriu pjaustymo mašina automatinis padėties nustatymas 800 vatų

Produkto Aprašymas

Sertifikavimas: ISO9001: 2008

Apmokėjimo ir pristatymo sąlygos:

Minimalus užsakymo kiekis: 1 vnt

Kaina: derybos

Informacija apie pakuotę: medinis dėklas

Pristatymo laikas: 7-15 dienų

Tiekimo galimybė: 2000 vienetų per mėnesį

Išsamus produkto aprašymas

Produkto pavadinimas:	Mažo dydžio 5050 didelio tikslumo pluošto lazeriu pjaustymo mašina	Lazerio galia:	300w iki 800w
Darbo zona:	500 * 500mm	Maksimalus judėjimo greitis:	60m / min
Padėties tikslumas:	± 0,01–0,03	„Powe Supply“:	3 × 380 V ± 10% 220 V ± 10%
Pakuotė:	Medinis dėklas	Garantija:	1 metai

Šis modelis naudoja aukšto tikslumo linijinį variklio darbastalį, labai tikslų, greitą; pasirenkamas didelio tikslumo CCD automatinis padėties nustatymas, automatinis kalibravimas. Visas procesas valdomas automatinės kompiuterinės programinės įrangos, programinės įrangos sąsajos realaus laiko atsiliepimai, savalaikis apdorojimo būklės supratimas, bekontakčio apdorojimo programa, be mechaninių įtempių ir deformacijų, paprastas valdymas, didelis pjovimo tikslumas.

1, praktinis naujo tipo patento integruotas dizainas, gali derėti su įvairių tipų ar gamintojų lazerių šaltiniais, kompaktiška struktūra yra patikima, saugi, praktiška ir pagrįsta.
2, naudojant optinę marmurinę platformą, antivibracinio rėmo dizainą, tinkantį judėti dideliu greičiu, aukštą stabilumą.
3, aukšto tikslumo, su visu grįžtamuoju ryšiu variklio darbinė dalis, greitis yra greitas; Didelis darbinis plotas - tikslus, automatinis tikslumo kalibravimas.
4, daugiafunkcis integruotas valdymas, nepriklausomi patentų programinės įrangos tyrimai ir plėtra, programinės įrangos automatinis valdymas apdorojant, programinės įrangos sąsajos realaus laiko atsiliepimai, rodantys visas funkcijas ir visas apdorojimo būklės dalis; bekontakčio apdorojimo režimas, be mechaninių įtempių ir deformacijų.

Konfigūracija

^#	^Punktas	^{Specifikacija}	^{Prekės ženklas}	^Pastaba
¹	^{Lazerinis šaltinis}	^800W	^{Maksofotonika}
²	^{linijinis variklis}
³	^{Optinės grotelės}	^{skiriamoji geba 0,5μm}	^Ispanija
⁴	^Vairuotojas		^servotronix
⁵	^{Z ašies varžtų modulių grupė}
⁶	^{Pjovimo lazeriu galvutė}	^BT230
⁷	^{Tikslus tiesinis kreipiamasis bėgis}		^Hiwinas
⁸	^Marmuras	^{18001350200}	^Shandong
⁹	^{Vargonų danga}	^Standartinis
¹⁰	^{Apdirbimo medžiaga}	^Standartinis		^{aviacijos aliuminio lydinys}

Parametras

^{Darbinis dydis}		^{500 × 500 (mm)}
^{Maks. Pagreitis}		^1,2g
^{X AXIS}	^{Maks. Judėjimo greitis}	^{60m / min}
	^Maršrutas	^500mm
	^{Padėties nustatymo tikslumas}	^{± 0,01 mm}
	^{Pakartojimo tikslumas}	^{± 0,004 mm}
^{Y AXIS}	^{Maks. Judėjimo greitis}	^{60m / min}
	^Maršrutas	^500mm
	^{Padėties nustatymo tikslumas}	^{± 0,01 mm}
	^{Pakartojimo tikslumas}	^{± 0,004 mm}
^{Z AXIS}	^Maršrutas	^100mm

Darbinė būklė

¹	^{Darbinė temperatūra}	^{–10 ℃ ～ 45 ℃}
²	^{Santykinis drėgnis}	^{＜ 90% nėra kondensatoriaus}
³	^Aplinka	^{Gera ventiliacija, nėra vibracijos}
⁴	^Maitinimas	^{3 × 380 V ± 10% 220 V ± 10%}
⁵	^{Maitinimo dažnis}	^{50 Hz}

4. Mašinos pasiūlymas
4. 1 Mašinų stovas priima marmuro struktūrą ir JAV CNC pjaustymo lazeriu sistemą. Integruotas projektavimas, atliekant ortakių frezavimo staklių apdorojimą, kad judesys būtų tikslus. Linijinė variklio važiavimo sistema, draugiška sąsaja ir ilgalaikis stabilus darbas.
Priimtas precizinis tiesus THK Japan kreipiamasis bėgis, pasižymintis dideliu tikslumu, mažu dilimu ir lengvai surinktas ar keičiamas.4. 2 lazerio pjovimo galvutė
BT230 („Raytools“, Šveicarijos prekės ženklas) lazerio pjovimo galvutė su automatinio fokusavimo sistema. Tai gali užkirsti kelią medžiagų atliekoms iškraipyti. Apsauginis stiklas gali išlaikyti ir apsaugoti pigią pjovimo galvutės viduje esančių svarbių optinių dalių kainą. Automatinio fokusavimo sistema tinka apdoroti ne plokščius metalo lakštus. Kartu su aukštos kokybės lazeriais „BT230“ gali būti plačiai naudojamas keramikos, medicinos, puslaidininkių ir kitose pramonės šakose.

^Punktas	^Parametras
^kolimacija	^100mm
^{sutelkti dėmesį}	^125mm
^{optinė diafragma}	^25mm
^{nozzel (vienvietis)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0mm}
^{lęšių medžiagos}	^kvarcas
^{pluošto kištukas}	^QBH
^{Pagalbinis slėgis}	^{Maks. 20bar}
^svoris	^{~ 1,5 kg}

Valdymo sistema

Naudojant profesionalų kompiuterio pramoninį kompiuterio valdymą, grafinę sąsają, lengvai valdomą, profesionalią pjovimo valdymo programinę įrangą galima laisvai projektuoti įvairius grafikos ir teksto, apdorojimo realiuoju laiku, palaikymo CAD, CorelDraw ir kitą profesionalią žemėlapių sudarymo programinę įrangą.
. Aukštos kokybės pramoninio kompiuterio valdymo operacija
. Labai efektyvi, lengvai valdoma CNC pjovimo sistema
. Z ašies automatinio sekimo funkcija

Programų ekranas

Taikomas įvairiems metalo lakštų pjaustymui ir perforavimui bei kitoms lazerio apdirbimo rūšims, tokioms kaip aparatinė įranga, plataus vartojimo elektronikos komponentai, įvairūs instrumentai, lakštinio metalo apdirbimas, pramoninis pjaustymas; tikslus metalo pjaustymas ir gręžimas.
