didelio tikslumo mažų plono lakštinio metalo pjovimo mašinų, apsaugančių nuo korozijos

Produkto Aprašymas

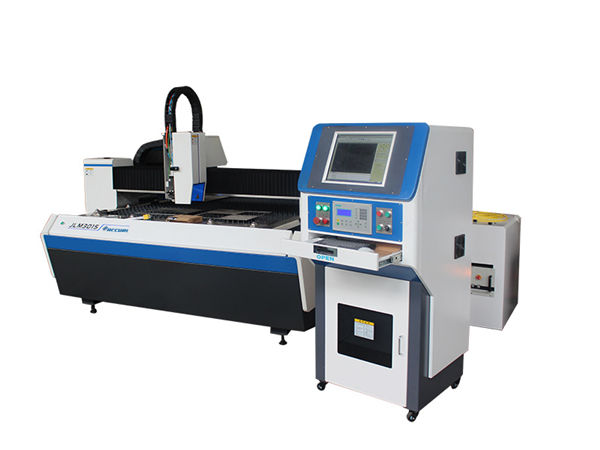

Tiksli lazerinio pjovimo mašina yra suprojektuota ir pagaminta RISE LASER. Priimta su pirmaujančia lazerių technologija plonų lakštų metalui tepti. Mašina derinama su marmuro ir „Cypcut“ lazerio pjovimo sistema. Su integruotu dizainu, dviguba ortakine linijinio variklio važiavimo sistema, draugiška sąsaja ir ilgalaikiu stabiliu darbu.

* Saugos struktūra
* Mažiau užimtumo, tinka mažoms dirbtuvėms.
* Lengvas operacija
* Pirmaujanti kiparisų pjaustymo sistema, lengvai naudojama.
* Antikorozinis susidėvėjimas
* Galima nemokamai aptarnauti transmisijos dalis, koroziją sukeliančias medžiagas.
* Stabilus ir tvirtas
* Marmurinis staklės, mažesnis iškraipymas, didelis stabilumas, apsauga nuo smūgio, dirbant dideliu greičiu.
* Tikslus pjovimas
* Geriausias pjovimas atliekamas iš Šveicarijos. RAYTOOLS pjovimo galvutė lazeriu
* Pluošto lazeriai
* Priimti su Kinijoje pagamintais aukščiausios kokybės pluošto lazeriais, pagamintais geros kokybės ir stabilumo.
* Tikslus judesio mechanizmas
* Dviguba tiesinio variklio važiavimo sistema gali pagerinti pjovimo tikslumą ir efektyvumą.

^{Konfigūracija}

^Parametras

^{Darbinė būklė}

Mašinos pasiūlymas

4.1 Mašinų stovas naudoja marmurinę struktūrą ir JAV CNC pjaustymo lazeriu sistemą. Integruotas projektavimas, atliekant ortakių frezavimo staklių apdorojimą, kad judesys būtų tikslus. Linijinė variklio važiavimo sistema, draugiška sąsaja ir ilgalaikis stabilus darbas.
Priimtas precizinis tiesus THK Japan kreipiamasis bėgis, pasižymintis dideliu tikslumu, mažu dilimu ir lengvai surinktas ar keičiamas.

4. 2 lazerio pjovimo galvutė
BT230 („Raytools“, Šveicarijos prekės ženklas) lazerio pjovimo galvutė su automatinio fokusavimo sistema. Tai gali užkirsti kelią medžiagų atliekoms iškraipyti. Apsauginis stiklas gali išlaikyti ir apsaugoti pigią pjovimo galvutės viduje esančių svarbių optinių dalių kainą. Automatinio fokusavimo sistema tinka apdoroti ne plokščius metalo lakštus. Kartu su aukštos kokybės lazeriais „BT230“ gali būti plačiai naudojamas keramikos, medicinos, puslaidininkių ir kitose pramonės šakose.

4. 3 Valdymo sistema

Naudojant profesionalų kompiuterio pramoninį kompiuterio valdymą, grafinę sąsają, lengvai valdomą, profesionalią pjovimo valdymo programinę įrangą galima laisvai projektuoti įvairius grafikos ir teksto, apdorojimo realiuoju laiku, palaikymo CAD, CorelDraw ir kitą profesionalią žemėlapių sudarymo programinę įrangą.
. Aukštos kokybės pramoninio kompiuterio valdymo operacija
. Labai efektyvi, lengvai valdoma CNC pjovimo sistema
. Z ašies automatinio sekimo funkcija
CNC pjovimo valdymo sistema
CNC pjovimo valdymo sistema yra didelio efektyvumo valdymo kortelių, pagrįstų „Windows XP Professional“ plėtra, panaudojimas visiškai sujungiant su CNC valdymo sistema, todėl valdymo ir programinės įrangos atnaujinimas realiu laiku tarp mašinos ir lazerio šaltinio yra patogesnis ir greitesnis.

Pagrindinės valdymo sistemos ypatybės

Stabilus veikimas, geri antiinterferenciniai gebėjimai
Greitai judantis greitis, sklandus startas ir sustojimas
Geras pjovimo efektas, greitas pjovimo greitis
Patobulintos didelės apimties duomenų apdorojimo galimybės
Išvesties valdymas: palaiko vieningą subjekto išvesties režimą, palaiko bet kurią poziciją, kad būtų galima pradėti pjaustymą, kartu su NC ir grafikos dviem išvesties režimais, gali būti modifikuoti po sustojimo parametrų.

Programinė įranga

l Galima versija anglų kalba
l Įrašoma failų tvarkymo užklausa
l darbinis judesys ir pjovimo būsenos ekranas
l Gali palaikyti DXF, tarptautinius G kodo NC failus.
l Skaičiavimas automatiškai
l Pagal perdirbimo poreikius palaiko pjovimo pradžios padėties ir apdirbimo krypties pakeitimą, tuo tarpu sistemos dinamika prisitaiko, kad nukreiptų arba nukreiptų linijos padėtį.
Optimizuokite darbo laiką importuodami failus arba rankiniu būdu reguliuodami.
Yra iš dalies importuotų ir pritaikytų duomenų iš grupės
Automatinė lizdinė programinė įranga CAM
Didelis atsakas, didelis mėginių ėmimo dažnis, didelis perdavimo greitis garantuoja servo sistemos stabilumą, per sistemą raktas gali kalibruoti jutiklio darbą.
„EtherCAT BUS CNC“ sistema („AheadTechs“) gali palaikyti lankstų valdymą, kad būtų galima labiau derinti sąsają. Norėdami užtikrinti apdirbimo tikslumą, palaikykite įvairius veleno žingsnio kompensavimo režimus.
Dalių statistikos ir produkcijos kiekio apdorojimo valdymas.

^{Teorijos pjovimo parametras}
