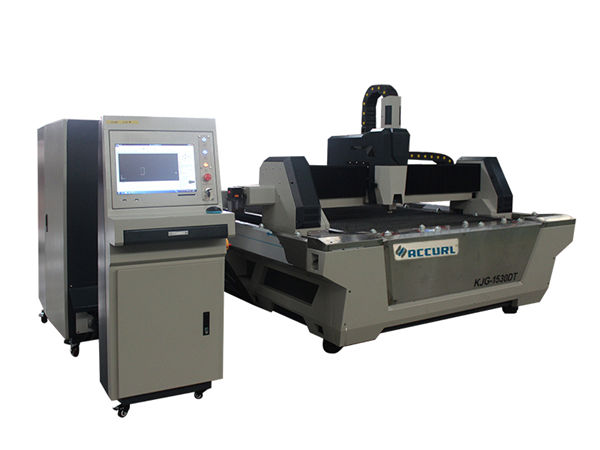

CNC pluošto lazeriu pjaustymo mašina iš nerūdijančio plieno lakštų pjaustytuvas su keitimo lentele

CNC pluošto lazeriu pjaustymo mašina iš nerūdijančio plieno lakštų pjaustytuvas su keitimo lentele

Produkto Aprašymas


Sertifikavimas: CE
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1Nustatykite
Kaina: Sutartinė
Informacija apie pakuotę: 1 * 40GP talpykla
Pristatymo laikas: 30dienos
Mokėjimo sąlygos: L / C, D / A, T / T, D / P, „Western Union“

Išsamus produkto aprašymas


Taikymas ::Visos metalo medžiagosPjovimo storis:SS iki 10mm, MS iki 22cm
Lazerio tipas ::PluoštoCNC arba ne ::Taip
Aušinimo režimas ::Vandens aušinimasValdymo programinė įranga ::Kiškis
Palaikomas grafinis formatas ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTKilmės vieta::Kinija
Modelio numeris::TY-6020JBTeikiamos garantinio aptarnavimo paslaugos ::Inžinieriai, galintys aptarnauti mašinas užsienyje
Pakartotinis tikslumas ::+ -0,03mmDarbinė temperatūra::0–45 ° C
Darbinė drėgmė ::5%-95%Lazerio šaltinis:Kinų arba importuotų
Įtampa::AC380 V ± 10% 50Hz (60Hz)Pjovimo plotas:6000x2000mm



Prekės aprašymas


JB serijos pluošto lazeriu pjaustymo mašina su pilna apsaugine danga
Ypač tinka nerūdijančiam plienui, angliniam plienui, cinkuotosioms plokštėms ir pan.
Plačiai naudojami lakštinio metalo gaminiuose, plieno konstrukcijose, tiksliose mašinose, auto detalėse, akiniuose, juvelyriniuose dirbiniuose,
vardinių plokštelių, reklamos, rankdarbių, elektronikos, žaislų, pakavimo ir kitose pramonės šakose

Pagrindinės pluošto lazerinio pjaustymo mašinos savybės


Mašinos korpusas:
1. Taiyi mašinos korpusas su 8 mm plieno konstrukcija, 600 ℃ terminiu apdorojimu, tikslus suvirinimas, kad būtų užtikrintas 20 metų naudojimas be deformacijų.
2. Statramsčiai su liejiniais iš magnio lydinių, tvirtas stabilumas be deformacijų, greitas judėjimas.
3. Didelio efektyvumo zonavimo rūkymo sistema abiejose mašinos korpuso pusėse. Didelė segmentinė dulkių ir rūkymo kolekcija sumažins žalą darbuotojui.
4. Importuotas tikslus flanšo reduktorius ir servovariklis, greitas važiavimo greitis.
5. 70 ašmenų ir 6 slankiojančios juostos, esančios ant mašinos lovos, su uždarytais ašmenimis, kad būtų mažiau perspėjama apie mašiną, slankiojančios juostos, dirbančios su cilindrais, norint lengvai įkelti ir atsisiųsti lapus.
6. Lanksčią pakrovimo dėžę galima atidaryti priekyje ir iš abiejų pusių, tai yra patikima mašinos darbo sąlyga.

Specifikacija


Lazerio terpėPluošto
Pjovimo diapazonas (L * W)6000 mm × 2000 mm
Z ašies smūgis250 mm
Maks. padėties nustatymo greitis120 m / min
X, Y ašies maks. pagreitinti greitį1.0G
Aušinimo formaVandens aušinimas
Lazerio bangos ilgis1070 nm


Lazerio šaltinio išėjimo galia



1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Pasirenkama)

Min. pjovimo spraga≤ 0,1 mm
X, Y ir Z ašių padėties nustatymo tikslumas± 0,03 mm
Pakartotinis X, Y ir Z ašių padėties nustatymo tikslumas± 0,01 mm
Pjovimo medžiagos storis (pagal medžiagą)0,2 - 25 mm
Vairuotojo modelisImportuotas servovariklis
Energijos poreikis380 V, 50/60 Hz
Darbinė temperatūra0–45 ℃
Nepertraukiamas darbo laikas24 valandos
Mašinos svorisApie 12000 kg
Bendras maitinimo šaltinio apsaugos lygisIP54

Pjovimo storio etaloninė lentelė


Lazerio galiaMaksimalus pjovimo storis
Anglies plienas (mm)Nerūdijantis plienas (mm)Aliuminis (mm)Žalvaris

(mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Virš parametras skirtas tik nuorodoms

Taikomosios medžiagos


Nerūdijantis plienas, Anglies plienas, legiruotas plienas, silicio plienas, spyruoklinis plienas, cinkuotoji plokštė, marinuota plokštė, žalvario plokštė, vario plokštė, aliuminio plokštė ir tt
Pluošto lazerinio pjovimo staklių privalumai
1. Palyginkite su tradiciniu lazeriu. Pluošto lazeris labiau apsaugo aplinką:
2. Daug mažesnės energijos sąnaudos: pluošto lazerio fotokeitiklio efektyvumas yra 15 kartų didesnis nei tradicinio lazerio.
3. Aukštesnė lazerio taškinė kokybė: vieno modulio lazerio šaltinis
4. Mažesnės sąnaudos: Atsarginės dalys yra tik apsauginiai lęšiai ir purkštukai. Elektros energijos suvartojimas nuo 6 kW iki 16 kW su skirtinga lazerio galia.
5. Didelė automatizacija: Priima skaitmeninį valdymą, mes galime tiesiogiai importuoti failą iš AUTO CAD į programinę įrangą pjaustymui. Bet kuriuos artefaktus galima iškirpti, be to, yra intelektuali spausdinimo funkcija, tokiu būdu galima sutaupyti žaliavų išlaidas.
6. Didelis pjovimo efektyvumas: Dėl lazerio perdavimo savybių, pjaustymo lazeriu mašina turi daugybę CNC darbo stendo rinkinių, kad galėtų valdyti skaitmeninį valdymą. CNC programą reikia pakeisti tik norint iškirpti skirtingą formą, taip pat pjaustant dvimatį ir trimatį.

Išsamūs vaizdai


Vardas:Mašinos korpusas ir priedai.600 ℃ terminis apdorojimas, 24 valandų aušinimas krosnyje, tikslus suvirinimas apsaugant CO2, kad būtų užtikrintas 20 metų naudojimas be deformacijų.
b.Sinchroninės X / Y / Z ašys: Z ašis gali skrieti 150 mm, tinkama pjaustyti daugelio rūšių metalo lakštus.
c.Aukšta kokybė garantuoja jo patvarumą ir lengvesnę priežiūrą.
Vardas:Kintamos srovės servovariklis ir vairuotojasImportuotas servo variklis (Y ašis, varoma dviejų servo variklių) kartu su moderniu planetų reduktoriumi užtikrina pastovų, tikslų ir patikimą važiavimą.
Vardas:Tikslūs linijiniai vadovai. Patobulinta pjovimo sistema, lazerio galia ir servo judesiai puikiai tinka vienas kitam, importuota didelio tikslumo pavara ir stovo pavaros sistema, keičiama dviguba darbo lentelė, kad būtų užtikrintas didesnis apdorojimo greitis ir tikslumas.
Vardas:Pjovimo galvutėBekontaktinė pjovimo galvutė turi automatinio aukščio stebėjimo ir susidūrimo su savimi funkciją, kuri žymiai pagerina pjovimo greitį, glotnumą ir pjovimo tikslumą tuo pačiu išėjimo galingumu. Vienu žodžiu, pjovimo efektyvumas gali būti padidintas.
Vardas:Greitas lazerio greitis, didelio tikslumo pjovimo linija ir sklandus pjovimo kraštas

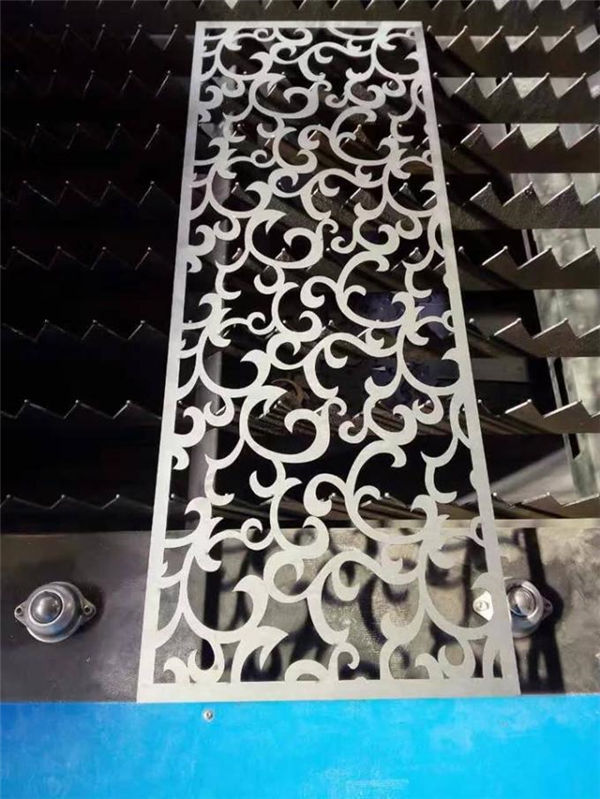

Mėginių pjaustymas


Mokymai


Garantinis aptarnavimas, nuo mokymų iki mašinų montavimo (3 būdai):
1.Traukimo vaizdo įrašas ir vartotojo instrukcija anglų kalba, kurie bus siūlomi diegiant, eksploatuojant, prižiūrint ir šalinant gedimus, ir techninis vadovas, kuris bus pateiktas el. Paštu, faksu, telefonu / „WhatsApp“ / „skype“ // ir pan., Kai susitiksite kai kurios diegimo, naudojimo ar reguliavimo problemos.
2.Jūsų įmonė gali pasirūpinti, kad technologas ateitų į mūsų gamyklą išmokti bazinių žinių apie įrangą ir eksploatavimo pagrindus, pakankamas mokymo laikas apie 3–5 dienas, mokymo turinys yra toks:
a) bendras piešimo programinės įrangos mokymas;
b) treniruoklių įjungimo ir išjungimo procedūros;
c) Valdymo pulto ir programinės įrangos parametrų reikšmė, parametrų diapazono nustatymas
d) pagrindinis mašinos valymas ir priežiūra;
e) Bendros aparatinės įrangos gedimų šalinimas;
f) atsargumas veikiant.
3. Mokymo nuo durų iki durų mokymo paslauga. už vizą, kelionės ir apgyvendinimo išlaidas padengs klientas. Mokymo laikotarpiu geriau susitarti vertėją abiems mūsų inžinieriams. Treniruočių laikas: 3–5 dienos.

Garantija


a) .1 Metai visai mašinai (deramasi dėl žmogaus padarytos žalos.).
b). Lazerio šaltiniui suteikiama 2 metų garantija
c) .visą techninę priežiūrą ir atsarginių dalių tiekimą
d) Nemokamas operacijų štabo mokymas. (inžinierius gali vykti į užsienį derybose.)
