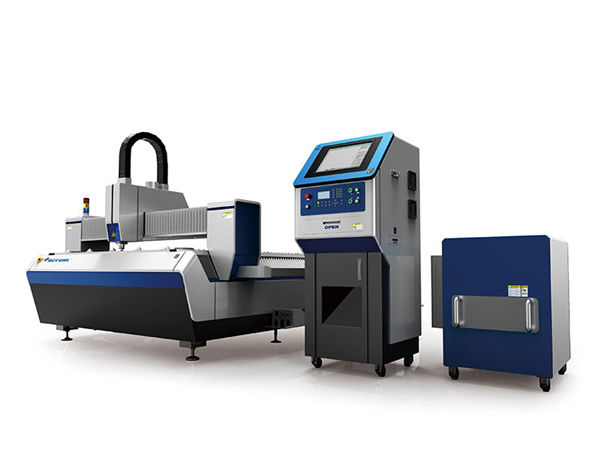

CNC lakštinio metalo pjovimo staklės / vamzdžių pjovimo staklės

Produkto Aprašymas

---

Sertifikavimas: CE
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1Nustatykite
Kaina: Sutartinė
Informacija apie pakuotę: 1 * 40GP talpykla
Pristatymo laikas: 30dienos
Mokėjimo sąlygos: L / C, D / A, T / T, D / P, „Western Union“

Išsamus produkto aprašymas

---

Taikymas ::	Visos metalo medžiagos	Pjovimo storis:	SS iki 12mm, MS iki 22cm
Lazerio tipas ::	Importuotas originalus pluošto lazeris	CNC ar ne:	Taip
Min. Linijos plotis:	0,1 mm	Palaikomas grafinis formatas ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Maksimalus pagreitis:	1.0G	Pakartotinis tikslumas ::	+/- 0,03 mm
Darbinė temperatūra::	0–45 ° C	Aušinimo režimas:	Vandens aušinimas
Svoris (kg):	8600	Įtampa::	AC380 V ± 10% 50Hz (60Hz)
Pjovimo plotas:	3000x1500mm	Produktas:	CNC lakštinio metalo pjaustymo mašina / vamzdžių pjaustymo mašina

Pluošto lazerinio aparato pranašumas

---

1) Pluošto lazeriu pjaustymas yra greičiausias plieno lakštų pjovimo procesas.
2) gaunama „švarios pjūvio“ paviršiaus kokybė.
3) Atspindinčias medžiagas, tokias kaip aliuminis, varis ir žalvaris, galima lengvai pjaustyti.
4) Dalių proceso kaina yra labai maža.
5) Nedidelės priežiūros išlaidos arba visai jos nereikia.
6) Eksploatacinių dalių kaina yra maža. Vienintelės dalys, kurias reikia pakeisti, yra purkštukai, keramika ir apsauginiai akiniai ilgą laiką. Kitų vartojimo išlaidų nėra.
7) Rezonatoriaus tarnavimo laikas viršija 100 000 darbo valandų.
8) Dviguba rutulinė sraigtinė uždarojo kontūro sistema ir importuota atviro tipo CNC sistema užtikrina aukštą
tikslumas ir didelis darbo efektyvumas pjaustant dideliu greičiu.
9) Standartinis 2KW pluošto lazerio ir pasirinktinai 500W-4000W pluošto lazerio išdėstymas
Standartinis 500W pluošto lazerio ir pasirinktinai 1000W IPG arba N-šviesolaidžio išdėstymas.
Mažos eksploatavimo ir priežiūros išlaidos. Pasiekite ilgalaikę investicijų grąžą ir padidinkite pajamas.
10) Gaubto dizainas atitinka CE standartą, kad būtų galima patikimai ir saugiai perdirbti.
Padėklų keitiklis patogus medžiagoms įkelti ir iškrauti, padidinant efektyvumą.
Atvirą struktūrą lengva ir patogu įkelti ir iškrauti.
Stalčių surinkimo įrenginys leidžia medžiagas priimti patogiau.
11) Siekimas pjaustyti dideliu greičiu, sustiprintas suvirintas mašinos korpusas po 2 kartų senėjimo proceso, užtikrinant ilgalaikį tikslumą ir veikimo stabilumą.

Pagrindinės pluošto lazerinio pjaustymo mašinos savybės

---

1) Įvaikinant garsųjį pasaulyje „Dlaser Fiber“ lazerinį šaltinį ir JAV „Laser Mech“ pjovimo galvutę &
Dinaminio fokusavimo sistema, ji gali labai tiksliai pjaustyti ir perforuoti įvairių rūšių metalines medžiagas
ir didelis greitis.
2) Kadangi lazeris perduodamas pluoštu, nereikia jo prižiūrėti ar koreguoti lazerio optinio kelio.
Tai labai sumažina mašinų gedimų procentą ir prailgina tarnavimo laiką.
3) Didelio formato pjaustymo plotas atitinka įvairių metalo apdirbimo rūšių reikalavimus.

Specifikacija

---

Lazerio terpė	Pluošto
Pjovimo diapazonas (L * W)	3000 mm × 15000 mm
Z ašies smūgis	250 mm
Maks. padėties nustatymo greitis	120 m / min
X, Y ašies maks. pagreitinti greitį	1.0G
Aušinimo forma	Vandens aušinimas
Lazerio bangos ilgis	1070 nm
Lazerio šaltinio išėjimo galia	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Pasirenkama)
Min. pjovimo spraga	≤ 0,1 mm
X, Y ir Z ašių padėties nustatymo tikslumas	± 0,03 mm
Pakartotinis X, Y ir Z ašių padėties nustatymo tikslumas	± 0,01 mm
Pjovimo medžiagos storis (pagal medžiagą)	0,2 - 25 mm
Vairuotojo modelis	Importuotas servovariklis
Energijos poreikis	380 V, 50/60 Hz
Darbinė temperatūra	0–45 ℃
Nepertraukiamas darbo laikas	24 valandos
Mašinos svoris	Apie 8600 kg
Bendras maitinimo šaltinio apsaugos lygis	IP54

Pjovimo storio etaloninė lentelė

---



Taikymo pramonė

---

Tinka aviacijos ir kosmoso technologijų, orlaivių, raketų, robotų, liftų, laivų, lakštinio metalo pjaustymo, virtuvės baldų, elektroninių komponentų, automobilių dalių, aušinimo ir vėdinimo vamzdžių, ženklų, metalo ir kitų metalo dalių apdirbimo pramonei gaminti

Išsamūs vaizdai

---

Mokymai

---

1.Traukimo vaizdo įrašas ir vartotojo instrukcija anglų kalba, kurie bus siūlomi diegiant, eksploatuojant, prižiūrint ir šalinant gedimus, ir techninis vadovas, kuris bus pateiktas el. Paštu, faksu, telefonu / „WhatsApp“ / „skype“ // ir pan., Kai susitiksite kai kurios diegimo, naudojimo ar reguliavimo problemos.

2.Jūsų įmonė gali pasirūpinti, kad technologas ateitų į mūsų gamyklą išmokti bazinių žinių apie įrangą ir eksploatavimo pagrindus, pakankamas mokymo laikas apie 3–5 dienas, mokymo turinys yra toks:
a) bendras piešimo programinės įrangos mokymas;
b) treniruoklių įjungimo ir išjungimo procedūros;
c) Valdymo pulto ir programinės įrangos parametrų reikšmė, parametrų diapazono nustatymas
d) pagrindinis mašinos valymas ir priežiūra;
e) Bendros aparatinės įrangos gedimų šalinimas;
f) atsargumas veikiant.
3. Mokymo nuo durų iki durų mokymo paslauga. už vizą, kelionės ir apgyvendinimo išlaidas padengs klientas. Mokymo laikotarpiu geriau susitarti vertėją abiems mūsų inžinieriams. Treniruočių laikas: 3–5 dienos.



Pakavimas ir gabenimas

---

1.Mūsų medinis dėklas yra apdorotas fumigacijos būdu. Nereikia medienos apžiūros, taupant pristatymo laiką.
2.Visos mašinos dalys buvo padengtos minkštomis medžiagomis, daugiausia naudojant perlų vilną.
Venkite bet kokių pažeidimų, kurie gali atsitikti pristatymo procese. Tada sandariai užklijuosime plastiką, įsitikinkite, kad uždengtos minkštos medžiagos nepažeistos, taip pat venkite vandeniui ir rūdijimui atsparių medžiagų.
3.Patyčiausias yra medinis dėklas su pritvirtintais klojiniais.
4. Medinio korpuso apačioje yra tvirtas geležinis domkratas, patogus naudoti ir transportuoti.
