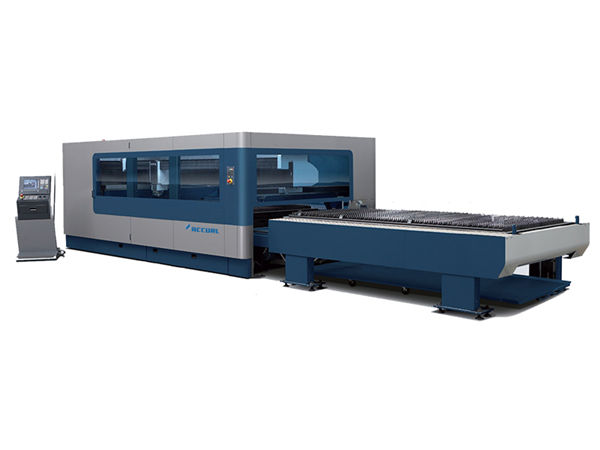

automatinis pluošto pluošto pluošto pluošto lazerinis pjovimo staklės

automatinis pluošto pluošto pluošto pluošto lazerinis pjovimo staklės

Produkto Aprašymas


Sertifikavimas: CE, ISO 9000
Apmokėjimo ir pristatymo sąlygos:
Minimalus užsakymo kiekis: 1 SET
Kaina: Sutartinė
Informacija apie pakuotę: medinė pakuotė
Pristatymo laikas: 15 - 30 darbo dienų
Mokėjimo sąlygos: „T / T“, „Western Union“, „MoneyGram“
Tiekimo galimybė: 1000 vienetų per mėnesį

Išsamus produkto aprašymas


Produkto pavadinimas:Plokštelių ir vamzdžių pluošto lazeriu pjaustymo mašinaLazerio tipas:Pluošto lazeris
Lazerio galia:800w / 1000w / 2000w / 4000wGarantija:12 mėnesių
Aptarnavimas po pardavimo:Inžinierių aptarnavimas užsienyjeSvoris:3000 kg
Valdymo programinė įranga:KiškisCNC ar ne:TAIP
Taikoma medžiaga:Metalinis vamzdis ir metalinė plokštėMaitinimas:AC380V ± 5% 50 / 60Hz (3 fazės)

Produktų aprašymas


Mes priimame moderniausią pluošto lazerį „N-light“ / IPG, derindami savaiminio dizaino „Gantry“ CNC aparatą ir didelio stiprio suvirinimo korpusą. Po aukštos temperatūros atkaitinimo ir didelio apdirbimo stambiu CNC frezavimo staklėmis, jis pasižymi dideliu tvirtumu ir stabilumu, importuojamu aukštu tikslumu ir dideliu greičiu, linijine kreipiančiąja pavara, greitaeigiu servo varikliu. Aliuminio sija, pažangus terminio apdorojimo procesas, didelio stiprio, lengvas , geras tvirtumas. Tai daugiausia skirta pjaustyti vamzdelius, kurių greitis ir tikslumas yra mažesnis nei 20 mm metalo. Pluošto lazeris turi daugybę pranašumų, tokių kaip aukšto pluošto kokybė, didelis ryškumas, didelis konversijos koeficientas, nereikalaujantis priežiūros, stabilus ir patikimas mažų sąnaudų ir mažo dydžio darbas ir tt Pjovimas oru yra pažangiausias lazerio pjovimo lygis. , kuris ypač tinka nerūdijančio plieno, anglinio plieno, legiruoto, žalvario, vario, titano ir kitų metalo medžiagų tiksliajam pjaustymui. Jis plačiai naudojamas metalo gaminiuose, dviračiuose, metaliniuose balduose, treniruokliuose, sporto įrangoje, ūkio technikoje, vitrinų lentynoje, priešgaisrinėje kontrolėje.

Mašinos funkcija


1. Dvigubų elektrinių griebtuvų ir dvigubų servovariklių konstrukcija: supjaustytas vamzdis turi būti apvalus, kvadratinis, stačiakampis vamzdis, ovalus vamzdis, ašinė sija ir kt.
2. Pneumatinio riedėjimo rato konstrukcija, užtikrinanti posūkio stabilumą pjovimo metu.
3. Aukšto našumo lazerio šaltinis ir stabili operacinė sistema, užtikrinantys geriausią pjovimo efektą.
4. Mašina turi nepriekaištingą aušinimo, tepimo ir dulkių pašalinimo sistemą, kad užtikrintų stabilų, efektyvų ir patvarų darbą.
5. Mašina gali būti naudojama pjaustant įvairius metalus, pasižyminčius puikia ir stabilia pjovimo kokybe.
6. Naudojant specializuotą CAD / CAM automatinio programavimo programinę įrangą ir automatinio lizdų komplektavimo programinę įrangą, galima maksimaliai taupyti žaliavas.
7. Dėl prieigos prie CNC sistemos per eterneto sąsają lazerio pjovimo metu galima bendrauti ir nuotoliniu būdu stebėti.

Techniniai parametrai


Pluošto lazerio galia: 800 W, 1000 W, 1500 W, 2000 W, 3000 W 4000 W (pasirinktinai)
Darbinis dydis: 3000 * 1500mm
X ir Y padėties nustatymo tikslumas: + -0,05 mm
Pavarų dėžės režimas: importuokite iš Vokietijos „Atlanta“ aukšto tikslumo įrankius ir stovą su dviguba važiavimo kabykla pluošto lazeriu pjaustymo mašina

Lazerio galia800W 1000W 2000W 3000W
Lazerio šaltinisIPG / N-LIGHT „Maxphotonics“ pluošto lazerinis rezonatorius
Vamzdžių / vamzdžių apdirbimas (Φ x L)Φ = 20–300 mm, L = 6 m, 8 m, 12 m (Φ = 20–300 mm pasirinkimui; L> 6 m pasirinkimui)
Vamzdžių kategorijaApvalios, kvadratinės, stačiakampės, ovalios, juosmens apvalios ir kt
Pasukti greitį120 apsisukimų per minutę
CNC valdymasCypcut / Vokietija PA HI8000
Lazerio galvaŠveicarijos Raytools
MaitinimasAC380V ± 5% 50 / 60Hz (3 fazės)
Bendra elektros galia22 kW
Padėties tikslumas± 0,03 mm / m
Pakartokite padėties tikslumą± 0,02 mm
Didžiausias padėties greitis70m / min
Pagreitis1g
Piešimo programavimo režimas„Solidworks“, „Pro / e“, „UG“ ir kt. Importuoti tiesiogiai
Mašinos svoris6,5–7,5T

Pluošto lazerinio pjovimo mašinos pranašumas


1. Puiki kelio kokybė: mažesnis lazerio taškas ir didelis darbo efektyvumas, aukšta kokybė.
2. Didelis pjovimo greitis: pjovimo greitis yra 2-3 kartus didesnis nei tos pačios galios CO2 lazeriu pjaustymo mašina.
3. Stabilus važiavimas: priimkite geriausių pasaulyje importuotų pluošto lazerių, stabilus našumas, pagrindinės dalys gali pasiekti 100 000 valandų;
4. Aukštas fotoelektrinės konversijos efektyvumas: Palyginkite su CO2 lazeriu pjaustymo mašina, pluošto lazeriu pjaustymo mašina turi tris kartus fotoelektrinės konversijos efektyvumą.
5. Mažos išlaidos: taupykite energiją ir saugokite aplinką. Fotoelektros konversijos rodiklis yra iki 25–30%. Mažos elektros energijos sąnaudos, tai yra tik apie 20% –30% tradicinės CO2 lazeriu pjaustomos mašinos.
6. Nedaug priežiūros: pluošto linijos perdavimui nereikia atspindėti objektyvo, sutaupykite priežiūros išlaidas;
7. Paprastos operacijos: pluošto linijos perdavimas, nereguliuojamas optinis kelias.

Mašinos detalės


Automatinis vamzdžių rinkinio krautuvo ypatybės
1.Automatinis pluošto pakrovėjas, skirtas taupyti darbo ir krovimo laiką, pasiekti masinės gamybos tikslą
2.Apvalus, stačiakampis ir kiti vamzdžiai gali būti visiškai automatizuoti, be žmogaus įsikišimo.
3.Kitos formos vamzdžiai gali būti pusiau automatiniai.
4.Maksinis pakrovimo paketas 800 * 800mm
5.Max pakrovimo paketo svoris 2500kg
6. Juostos atraminis rėmas, kurį lengva nuimti
7.Vamzdžių paketai keliami automatiškai
8.Automatinis atskyrimas ir automatinis išlyginimas
9.Robotinis rankos įdaras ir šėrimas tiksliai

Automatinis surinkimo įtaisas:
1. Automatinis pakeliamas palaikymas, imkite vamzdelį ir įlaužkite į krepšelį
2. Vaizdinis masto palaikymas gali greitai pritaikyti atramos skersmenį pagal vamzdžio skersmenį
3. Reguliuojamas pagal dydį reguliuojamas atraminis kėlimo įtaisas taupo šėrimo laiką, užtikrina koncentriškumą, neleidžia vamzdžiams suktis

Reguliuojama kėlimo atramos sistema:
Pjaustant skirtingo skersmens vamzdžius, naudojant reguliuojamą atraminę sistemą, kad būtų galima greitai ir tiksliai surasti koncentriškumo vamzdį ir leteną, kad būtų galima greitai tiekti, rūpintis šėrimo tikslais ir taupyti nustatymo laiko išpjovą. Jūs galite padėti koto palaikymą, sumažindami pasukamąjį vamzdį.

Integracijos lova:
1.Visa plokštė suvirinta lova, viso ilgio 8 metrai.
2.Integruota lova gali geriau užtikrinti įrangos koncentriškumą, greitą ir efektyvų vertikalų, tikslų montavimą.
3. Visa struktūra yra kompaktiškai tiksli.

3D vartotojo sąsaja:
1. Intuityvi sąsaja, geresnis suderinamumas su Solidworks, Pro / e, UG programine įranga, patogus ir lengvas valdymas.
2. radikalus nukrypimas nuo tradicinio CNC operacinės programinės įrangos kodo programavimo stiliaus komplekso veikimo metodo.
3. Sumažinkite operatoriaus reikalavimus.

Internetinė diagnostikos funkcija:
„CypTube“ gavo grįžtamojo ryšio funkcijos pjovimo galvutę, lazerį ir kitus komponentus, prieinamas internetu diagnozuoti gedimo tašką.

Produkto pritaikymas:
Taikymas: Jais galima pjaustyti vamzdžius, vamzdžius, vamzdžius ir įvairius specialios formos vamzdžius.
Vamzdžio skersmuo: 20-200mm
Pjovimo ilgis: 6m / 4m ir kt
Pjovimo storis naudojant 500 W pluošto šaltinį: 3 mm nerūdijančio plieno, 6 mm anglies plieno, 2 mm vario, 2 mm aliuminio ir tt, 2,5 mm cinkuotos plokštės ir kt.
